板材成形試驗機采用伺服電機驅動減速機，然后帶動同步齒形帶及滾珠絲杠進行加載，加載平穩，速度精準，加載負荷實時測量，便于判斷裂紋出現的瞬間。夾緊力由液壓油源獨立加載，夾緊力可調整，傳感器直接測力，數據同步顯示、可獨立標定。夾緊后通過同步傳動組件，帶動伺服沖壓系統同步向上，沖壓系統自動沖壓，位移測量系統同步自動測量板材變形值，當試樣出現裂紋時，測量系統自動顯示杯突值。杯突夾具為可打開式結構，便于觀察板材是否出現裂紋。杯突夾具壓模結構采用球窩自動調心結構，以保證試樣夾緊時試樣夾緊力受力均勻。

適合標準

板料成形試驗機可選配BVE三位全場應變測量系統，板材（料）成形試驗機可用于成形極限曲線FLC測定。產品符合GB4156-2007、GB/T24171.1、GB/T 24171.2、 GB15825.3標準。

功能特點

1、具有定深沖壓、定荷沖壓功能；

2、采用滾珠絲杠加載，墊模和壓模及沖頭同軸度更高，杯突值更精準；

3、使用FPGA芯片，高達100M處理速度，確保不丟失每一瞬間實時數據；

4、實時并行數據采集與處理，控制穩定、高效；

5、專用差分電路，電源與外圍接口全隔離設計，抗干擾能力強；

6、高精度數字位移裝置連接FPGA，內部硬件計數，數據準確可靠；

7、雙路24位高精度A/D采集，沖壓負荷、夾緊力分辨率和準確度更高；

8、微機自動控制試驗過程及19寸液晶屏顯示，后臺數據庫采用ACCES，可按用戶要求提供多種格式的數據傳輸軟件；

9、電氣設計滿足EMC安全標準要求；

10、具有限位保護、滿量程過載保護功能。

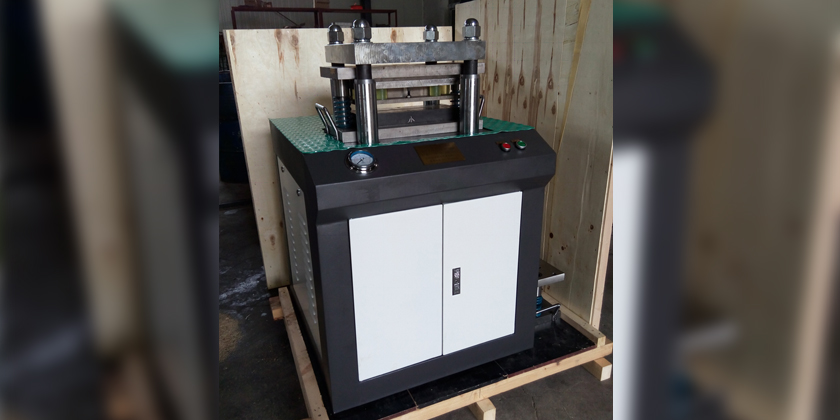

產品圖片
