板材成形試驗機

所屬分類：杯突試驗機
瀏覽次數：次
發布日期：2020-10-24 09:21:52

我要詢價

產品概述
性能特點
技術參數

板材成形試驗機是對金屬薄板和帶材進行工藝性能試驗的精密設備，可實現GB/T4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗方法》，滿足JJG 583-2010 JB/T7408-94的要求，還采用了ASTME643-2008的標準，檢驗金屬薄板和帶材在試驗過程中的塑性變形性能。該機增加模具還可完成GB/T15825.3-2008、GB/T15825.4-2008、GB/T15825.6-2008《金屬薄板成形性能與試樣方法》中的金屬薄板漲形、拉深、擴孔、錐杯等試驗。

板材成形試驗機采用機電液一體化設計，外觀整潔、大方。

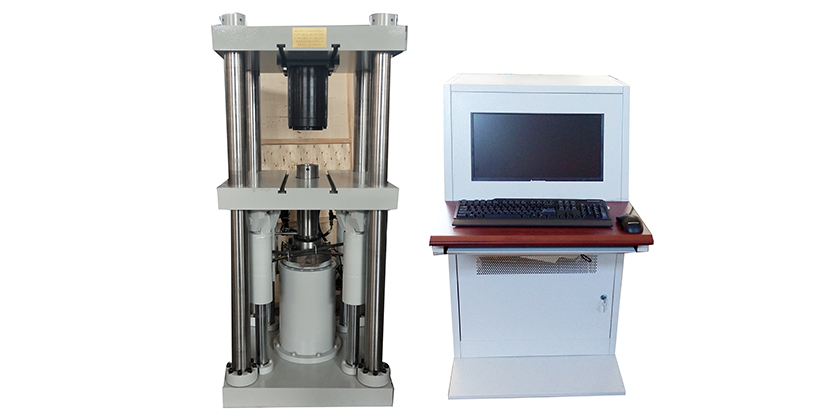

產品圖片：

板材成形試驗機

板材成形試驗機采用機電液一體化設計，外觀整潔、大方。

產品圖片：

板材成形試驗機

標準配置：

1、杯突試驗?zāi)＞咭?guī)格：
標準沖頭球：φ20±0.05mm
標準墊?？讖剑害?3±0.1mm
標準固定?？讖剑害?7±0.05mm
2、增配副件模具參數規格

凸模漲形模具（拉深試驗?zāi)＞撸〨B/T15825.3-2008（圖號9000）
凸模	板厚		凹模內徑
φ50mm	0.45-0.64mm		φ51.8mm
	＞0.64-0.91mm		φ52.56mm
	＞0.91-1.3mm		φ53.64mm
	＞1.3-1.86mm		φ55.20mm
	＞1.86-2.50mm		φ57mm
擴孔試驗?zāi)＞逩B/T15825.4-2008（圖號8100、8200、8300）
板厚	導銷直徑	凸模	凹摸內徑
0.20-1.00mm	φ5mm	φ25mm	φ27 mm
1.00-2.00mm	Φ8mm	φ40mm	φ44 mm
2.00-4.00mm	Φ16.5mm	φ55mm	φ63 mm
錐杯試驗?zāi)＞逩B/T15825.6-2008（圖號6100、6200、6300、6400）
板厚	凸模		凹摸Dd
0.5-＜0.80mm	φ12.70mm		Φ14.60mm
0.8-＜1.00mm	φ17.46mm		Φ19.95mm
＞1.00-2.00mm	φ26.99mm		Φ32.00mm
＞2.00-4.00mm	φ20.64mm		Φ24.40mm
