板材成形試驗機采用液壓夾緊、伺服沖壓，沖壓速度可預先設定，杯突夾具裝卸試樣方便，試樣送入后，按自動按鈕即可完成夾緊、沖 壓，試樣出現裂紋自動停車，并且易于觀察裂紋，并有峰值記憶功能，即大沖壓力、變形高度自 動記憶。

金屬板材成形試驗機變形深度、沖壓力采用LCD顯示屏顯示，按鍵操作，可預先設定變形深度，設備上配置加熱環境箱，用以對模具、板材 快速加熱、板材加熱到規定溫度時，可開始試驗。金屬板材成形試驗機可配置計算機、攝像機對裂紋出現做更為準確的判斷，配置BVE系統可進 行三位全場變形測量，可用于成形極限曲線FLC測定。

金屬板材成形試驗機具有定深沖壓、定荷沖壓功能，采用滾珠絲杠加載，墊模和壓模及沖頭同軸度更高，杯突值更，使用FPGA、單芯片 、高達100M數據處理速度，穩定確保不丟失每一瞬間實時數據，實時并行數據采集與處理，控制穩定；專用差分電路、電源與外圍接口全 隔離設計，抗干擾能力更強；高精度數字位移裝置通過專用差分電路配合內部純硬件使得試驗結果更準確可靠。

金屬板材成形試驗機雙路24位高精度AD采集，沖壓負荷和夾緊力更細膩，7寸TFT工業真彩觸摸顯示，圖形美觀，操作更人性化；電氣設計滿 足EMC安全標準要求；具有限位保護、滿量程過載保護功能。金屬板材成形試驗機采用伺服電機帶動減速機，夾緊時通過同步傳動組件，帶動伺 服沖壓系統同步向上，然后夾緊系統發訊，沖壓系統自動沖壓，測量系統同步自動測量板材變性值，當試樣出現裂紋時，測量系統自動顯示杯 突值。

杯突夾具為敞開式結構，便于觀察板材是否出現裂紋，杯突夾具壓模結構采用球窩自動調心結構，以保證試樣夾緊時試樣夾緊力受力均勻。 在金屬板材成形試驗機上，夾緊力是非常重要的指標，夾緊力采用進口比例閥控制，波動小，可在顯示屏上采用數字設定夾緊力的大小。

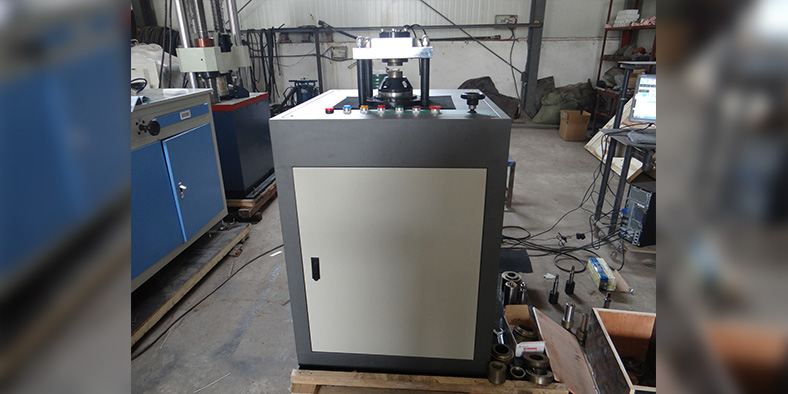

產品圖片：

板材成形試驗機采用液壓夾緊、伺服沖壓，沖壓速度可預先設定，杯突夾具裝卸試樣方便，試樣送入后，按自動按鈕即可完成夾緊、沖 壓，試樣出現裂紋自動停車，并且易于觀察裂紋，并有峰值記憶功能，即大沖壓力、變形高度自 動記憶。

金屬板材成形試驗機變形深度、沖壓力采用LCD顯示屏顯示，按鍵操作，可預先設定變形深度，設備上配置加熱環境箱，用以對模具、板材 快速加熱、板材加熱到規定溫度時，可開始試驗。金屬板材成形試驗機可配置計算機、攝像機對裂紋出現做更為準確的判斷，配置BVE系統可進 行三位全場變形測量，可用于成形極限曲線FLC測定。

金屬板材成形試驗機具有定深沖壓、定荷沖壓功能，采用滾珠絲杠加載，墊模和壓模及沖頭同軸度更高，杯突值更，使用FPGA、單芯片 、高達100M數據處理速度，穩定確保不丟失每一瞬間實時數據，實時并行數據采集與處理，控制穩定；專用差分電路、電源與外圍接口全 隔離設計，抗干擾能力更強；高精度數字位移裝置通過專用差分電路配合內部純硬件使得試驗結果更準確可靠。

金屬板材成形試驗機雙路24位高精度AD采集，沖壓負荷和夾緊力更細膩，7寸TFT工業真彩觸摸顯示，圖形美觀，操作更人性化；電氣設計滿 足EMC安全標準要求；具有限位保護、滿量程過載保護功能。金屬板材成形試驗機采用伺服電機帶動減速機，夾緊時通過同步傳動組件，帶動伺 服沖壓系統同步向上，然后夾緊系統發訊，沖壓系統自動沖壓，測量系統同步自動測量板材變性值，當試樣出現裂紋時，測量系統自動顯示杯 突值。

杯突夾具為敞開式結構，便于觀察板材是否出現裂紋，杯突夾具壓模結構采用球窩自動調心結構，以保證試樣夾緊時試樣夾緊力受力均勻。 在金屬板材成形試驗機上，夾緊力是非常重要的指標，夾緊力采用進口比例閥控制，波動小，可在顯示屏上采用數字設定夾緊力的大小。

產品圖片：

標準配置：

1、杯突試驗?zāi)＞咭?guī)格：
      標準沖頭球：φ20±0.05mm
      標準墊?？讖剑害?3±0.1mm
      標準固定?？讖剑害?7±0.05mm
2、增配副件模具參數規格
