雙動力液壓機構：壓邊液壓缸與主拉伸缸分別單獨運動控制，互不影響

主拉伸缸缸伺服電液驅動，拉伸速度可調，大至3mm/S

壓邊液壓缸伺服電液驅動，壓邊速度大3mm/S；可實現沖程壓邊和閉環壓邊功能兩種模式，沖程壓邊是以速度3mm/S大功率剪切或者壓緊樣片，閉環壓邊用于實現壓邊力數控可調，且兩種模式切換方便

閉環壓邊系統可以編輯“X軸拉伸位移-Y軸壓邊力”輸出曲線，隨著拉伸位移的前進，自動跟蹤輸出曲線對應的壓邊力值?！癤軸拉伸位移-Y軸壓邊力”曲線編輯簡單方便，自帶曲線擬合算法保證曲線平滑、壓邊力輸出平穩連續

生成由拉伸位移為X軸，拉伸力為Y軸的曲線圖，曲線圖保存方便；

圓周壓邊載荷動態平衡：保證壓邊載荷均勻分布于圓周，防止壓邊力不均引起的物料不對稱滑動，提高拉深試驗結果的準確性

模具成套總成式機構，減小模具裝配出錯機率,方便拆卸，同時保證凸凹模的同心度偏差小于0.05mm

拉伸力獲取方式：盤輻式壓力傳感器（無需油壓活塞面積換算，減小誤差），拆卸校準方便

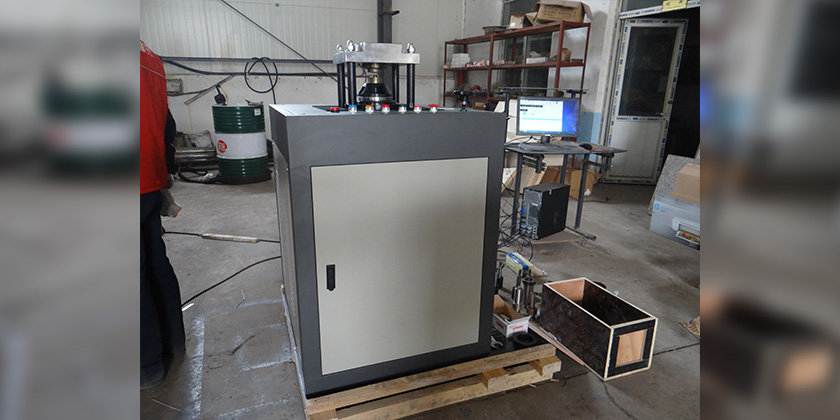

產品圖片：

雙動力液壓機構：壓邊液壓缸與主拉伸缸分別單獨運動控制，互不影響

主拉伸缸缸伺服電液驅動，拉伸速度可調，大至3mm/S

壓邊液壓缸伺服電液驅動，壓邊速度大3mm/S；可實現沖程壓邊和閉環壓邊功能兩種模式，沖程壓邊是以速度3mm/S大功率剪切或者壓緊樣片，閉環壓邊用于實現壓邊力數控可調，且兩種模式切換方便

閉環壓邊系統可以編輯“X軸拉伸位移-Y軸壓邊力”輸出曲線，隨著拉伸位移的前進，自動跟蹤輸出曲線對應的壓邊力值?！癤軸拉伸位移-Y軸壓邊力”曲線編輯簡單方便，自帶曲線擬合算法保證曲線平滑、壓邊力輸出平穩連續

生成由拉伸位移為X軸，拉伸力為Y軸的曲線圖，曲線圖保存方便；

圓周壓邊載荷動態平衡：保證壓邊載荷均勻分布于圓周，防止壓邊力不均引起的物料不對稱滑動，提高拉深試驗結果的準確性

模具成套總成式機構，減小模具裝配出錯機率,方便拆卸，同時保證凸凹模的同心度偏差小于0.05mm

拉伸力獲取方式：盤輻式壓力傳感器（無需油壓活塞面積換算，減小誤差），拆卸校準方便

產品圖片：

技術指標：

杯突示值誤差 0.01mm

試驗力 ≤300kN

夾緊力 300kN

夾緊力相對誤差 ±2%

試驗力測量范圍 2%～100%

試驗力示值準確度 ±1%

位移分辨率 0.002mm

沖壓行程 120mm

夾緊行程 40mm

沖壓速度 130mm/min

板材寬度 ≤200mm

電源 3.7kW/AC380V/50Hz

主機外形尺寸 930mmx1260mmx1400mm

重量 約1800kg。
