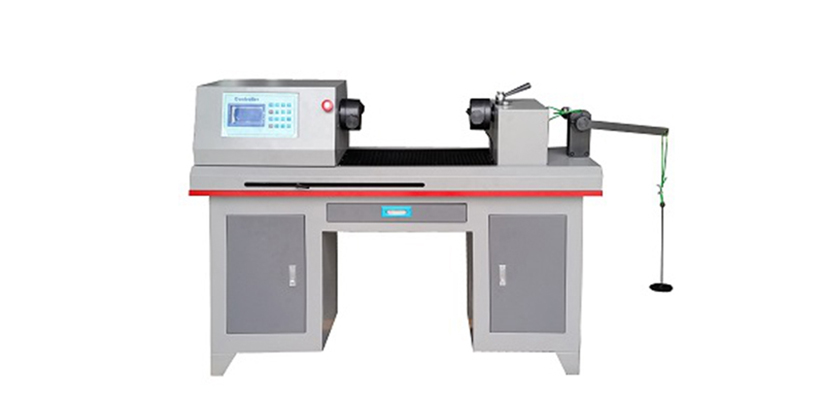

試驗臺結構及工作原理：試驗臺由帶有扭矩和轉角測量的伺服加載動力裝置、可平移調整位置的聯結支架、帶調整滑臺和防護裝置的床身、聯接件、隨機標定裝置、計算機、打印機、控制操作機柜組成。

●加載動力裝置：本裝置由電機、減速機、驅動支架、角度傳感器、安裝夾具等組成。當需要本裝置輸出扭矩和轉角時，計算機發出指令，伺服控制器控制電機轉動，通過設定扭矩和轉角，可實現扭矩和轉角輸出，同時計算機通過A／D模塊把測量到的扭矩和轉角送到計算機中。

●標定裝置：靜扭試驗機所采用的扭矩傳感器量程很大，對它標定起來有一定難度，所以我們隨機提供一套標定工具，用以對試驗臺所用的傳感器進行標定。

●計算機測量與控制系統：本系統由伺服控制器、扭矩傳感器、轉角傳感器、計算機、打印機、操作控制機柜組成。

1)扭矩測量：加載動力裝置動作時，該裝置會輸出一定的扭矩到試件上，扭矩傳感器會在不同的扭矩下輸出不同的信號，計算機通過A/D數轉換模塊測量到該信號后計算并顯示出當時作用到試件上的扭矩。

2)轉角測量：加載動力裝置動作時，該裝置會帶動試件轉動，轉角傳感器會在不同的轉角下輸出不同的信號，計算機通過測量到該信號后計算并顯示出當時試件轉動的角度。

3)控制系統：當需要加載動力裝置動作時，計算機向變頻器發出指令，變頻器控制電機轉動，通過減速機構扭轉試件。實現扭矩和轉角輸出。

4）工控計算機根據用戶需要采用windows操作系統，配置的外設全部驅動程序也同樣選用在windows環境下適用的設備。所用附帶的軟件程序都將在交工時一并移交用戶。

試驗機功能及試驗方法：

1、靜扭轉剛性試驗

①用傳動軸的基準面按標準狀態裝在試驗臺上。

②按一定的方向?qū)鲃虞S施以預加扭矩，預加扭矩加到額定負荷為止，然后退回到原始狀態。

③按一定方向施加扭矩進行試驗，扭矩加到額定負荷，然后卸載到負荷為零，自動記錄扭矩及其相應扭角(或逐級加載和卸載并記錄扭矩及相應的扭角)。

④記錄試驗結果，并計算傳動軸靜扭轉剛度。

2、靜扭轉強度試驗：

①用傳動軸的基準面按標準狀態裝在試驗臺上。

②按一定的方向?qū)鲃虞S施以預加扭矩，預加扭矩加到額定負荷為止，然后退回到原始狀態。

③按一定方向施加扭矩進行試驗，自動記錄扭矩及其相應扭角(或逐級加載和卸載并記錄扭矩及其相應的扭角)，直到傳動軸薄弱的零件損壞為止。

④記錄試驗結果，并繪制扭轉曲線圖。此外、如配備相應扭轉儀，還可對試件的應力、應變進行測量計算并繪制相應曲線。
