產品簡介：

YZW-30A系列微機控制電子式巖石直剪儀依據國家行業標準（SL264-2001）《水利水電工程巖石試驗規程》，（JTG E41-2005）《公路工程巖石試驗規程》的規定而研制的，該試驗機在國內外現有產品基礎上，采用雙路交流伺服電機驅動技術（國內原創）、傳感器技術、微機控制和軟件處理技術開發的新一代巖石和混凝土類試驗設備，可用于巖石結構面（如節理面、層里面、片里面、辟裂面等位置）、巖石本身及混凝土或砂漿與巖石膠結面的直剪試驗，以及混凝土與其他材料結合面抗剪斷強度試驗。該試驗設備充分聽取了工程應用部門和科研部門的意見，克服了傳統電液伺服驅動的不平穩、漏油和故障率高且難以排除的缺點，本機結構緊湊、樣式美觀，維護簡單、操作方便，整個試驗過程可用微機在Win7下自動控制；屬國內原創，提高了試驗精度！

采用交流伺服加載負荷，法向保載更精準，更穩定，更平滑

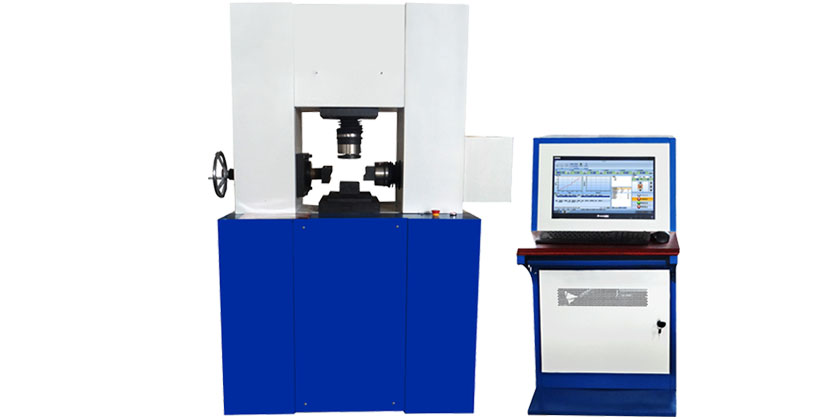

產品圖片：

產品簡介：

YZW-30A系列微機控制電子式巖石直剪儀依據國家行業標準（SL264-2001）《水利水電工程巖石試驗規程》，（JTG E41-2005）《公路工程巖石試驗規程》的規定而研制的，該試驗機在國內外現有產品基礎上，采用雙路交流伺服電機驅動技術（國內原創）、傳感器技術、微機控制和軟件處理技術開發的新一代巖石和混凝土類試驗設備，可用于巖石結構面（如節理面、層里面、片里面、辟裂面等位置）、巖石本身及混凝土或砂漿與巖石膠結面的直剪試驗，以及混凝土與其他材料結合面抗剪斷強度試驗。該試驗設備充分聽取了工程應用部門和科研部門的意見，克服了傳統電液伺服驅動的不平穩、漏油和故障率高且難以排除的缺點，本機結構緊湊、樣式美觀，維護簡單、操作方便，整個試驗過程可用微機在Win7下自動控制；屬國內原創，提高了試驗精度！

采用交流伺服加載負荷，法向保載更精準，更穩定，更平滑

產品圖片：

技術參數：

1、法向載荷P：6~300kN（2-100%FS）

2、法向過載保護：超滿負荷2%

3、法向工作行程S：0~100mm

4、橫向載荷Q：6~300kN（2-100%FS）

5、橫向過載保護：超滿負荷2%

6、橫向工作行程S：0~150mm

7、法向空間 ： ≤450mm

8、橫向空間 ： ≤200mm

9、 力控速率調節范圍：0.005～5%FS/s

       力控速率控制精度：

       速率＜0.05%FS/s 時，為設定值的±2%以內，

       速率≥0.05%FS/s 時，為設定值的±0.5%以內；

10、變形速率調節范圍：0.005～5%FS/s

         變形速率控制精度：

         速率＜0.05%FS/s 時，為設定值的±2%以內，

         速率≥0.05%FS/s 時，為設定值的±0.5%以內；

11、位移速率調節范圍：0.001～50mm/min

         位移速率控制精度：

         速率＜0.5mm/min 時，為設定值的±1%以內，

         速率≥0.5mm/min 時，為設定值的±0.2%以內。

12、剪切載荷速度V：0.01kN/s～30kN/s（可調）

13、載荷指示精度：±1%

14、載荷示值分辨率：最大試驗力的1/500000

15、位移測量精度：±1%

16、位移分辨率：0.005μm

17、變形測量誤差：±1%

18、變形分辨力：最大變形的1/500000

19、變形測量范圍：2-100%FS

20、加載方式：雙路交流伺服電機加載閉環控制。

21、直剪盒θ50X50mm（可根據用戶要求定制）

22、電機功率：1.5KW

23、工作電壓：~220V

24、整機重量：900kg

25、外形尺寸：1100x702x1800mm
