產品簡介：

堆石混凝土(Rock-Filled Concrete，簡稱RFC)技術是在自密實混凝土高流動性、不離析基礎之上發展起來的新型大體積混凝土技術，具有較好的綜合性能，并在水利工程中取得了廣泛應用。由于混凝土預制塊砌體模板由砂漿和砌塊砌筑而成，在大壩澆筑的過程中高自密實混凝土?xí)ζ鲶w模板產生較大的側壓力，壓力過大則會引起砌體之間剪切應力過大，從而造成模板失穩而垮塌。因此混凝土預制塊砌體抗剪性能直接關系到堆石混凝土壩施工中的穩定性問題，本公司研發的堆石混凝土大型直剪儀是對混凝土預制塊砌體的抗剪斷強度、混凝土與其他材料結合面抗剪斷強度試驗以及不同材料的接觸面特性等方面的試驗研究。該直剪儀可對不同法向荷載作用下混凝土預制塊砌體進行室內剪切試驗。該試驗設備充分聽取了工程應用部門和科研部門的意見，采用雙路電液伺服技術加載負荷（也可獨立采用一路垂直加載，完成單軸加載試驗要求）、雙傳感器技術、微機控制和軟件處理技術開發的新一代試驗設備。本機控制單元采用計算機和伺服油泵控制系統組成，具有（法向@水平）應力、（法向@水平）位移雙路雙通道閉環控制方式，在試驗過程中可實現多級保載和多級剪切試驗。該儀器設計結構緊湊、樣式美觀，維護簡單、操作方便，整個試驗過程可用微機在WIN7下自動控制；屬國內原創，并具有國際先進水平。用于水利水電（地質）勘察、大專院校等科研機構。

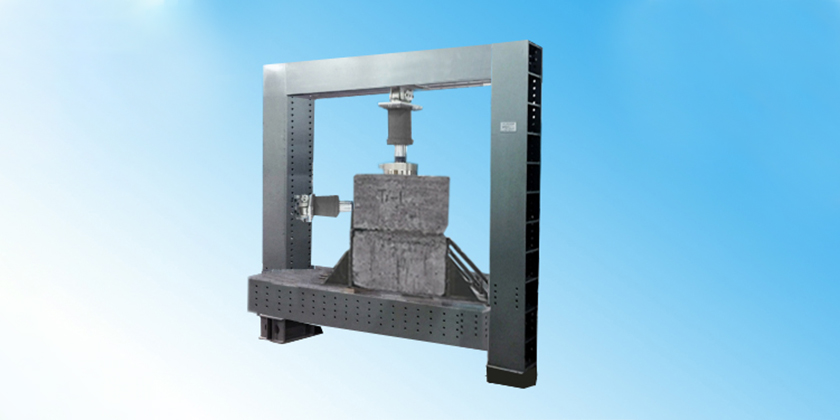

產品圖片：

主要技術參數：

1. 法向（垂直）載荷P：20~500KN

2、法向（垂直）垂直過載保護：超滿負荷2%

3、法向（垂直）垂直工作行程S：0~700mm

4、水平載荷Q：12~300KN

5、水平過載保護：超滿負荷2%

6、水平工作行程S：0~700mm

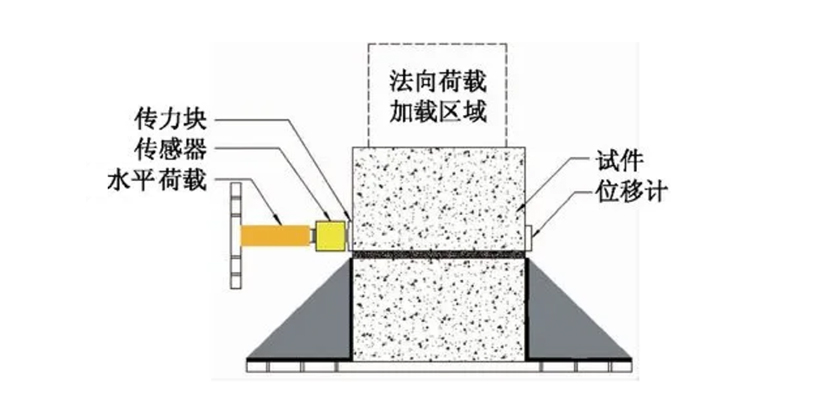

7、試樣要求：由上、下2個砌塊組成，砌塊之間砌筑砂漿的厚度均為20mm。試件尺寸為500mm×300mm×620mm（其它尺寸訂貨時需說明）

8、剪切載荷速度V：0.01kN/s～30kN/s（可調）

9、載荷指示精度：±1%

10、載荷示值分辨率：最大試驗力的1/500000

11、位移測量精度：±1%

12、位移分辨率：0.005μm

13、 變形測量誤差：±1%

14、 變形分辨力：最大變形的1/500000

15、變形測量范圍：2-100%FS

16、加載方式：雙路交流伺服電機加載閉環控制；連續長期工作。

17、垂直變形測量：采用光電編碼器，直接測量垂直方向變形。

18、電機功率：3.0KW

19、工作電壓：~380V

采用交流伺服加載負荷，法向保載更精準，更穩定，更平滑
