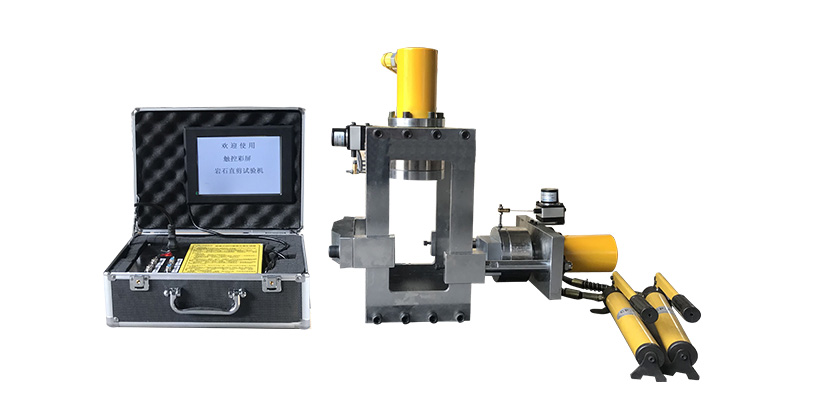

便攜式巖石直剪儀（便攜式巖石力學性能測試儀）主要用于巖石力學性能測試。 通過更換各種夾具可以完成以下不同的測試。

（1）巖石變形試驗；

（2）巖石抗壓強度試驗；

（3）巖點載荷強度試驗（可完成不同直徑巖心的抗壓試驗和國產鉆機不規則樣品的抗壓試驗，抗壓強度可測到5Mpa（軟巖）；

（4）巖石直剪試驗（適用于家用鉆機的中小直徑巖心和截面為5cm×5cm的矩形圓柱體）；

（5）巖石結構表面和弱巖石的直接剪切試驗（適用于不易加工成型的不規則試樣）；

（6）直接土壤剪切試驗（直接測試帶芯土壤的抗剪強度指數，剪切面積可以大于環形切割機的面積）; 該儀器設計合理，結構緊湊，加工精細，體積小，重量輕，可拆卸包裝，便于攜帶，易于現場安裝，使用方便，易于測試，易于維護，價格低廉。

2.便攜式巖石直剪儀的主要規格，技術參數和技術指標如下：

（1）尺寸：高670mm，長770mm，寬430mm

（2）重量：680Kg（包括兩個油泵和各種配件）

（3）垂直千斤頂參數：活塞直徑100MM，活塞桿直徑70MM，大產量500KN（50噸），大行程100mm

（4）水平千斤頂參數：活塞直徑100MM，活塞桿直徑70MM，大產量500KN（50噸），大行程100mm

（5）合適的樣本量；

A：巖石變形及抗壓強度試驗：Ф50mm?56mm或50m×50mm，H = 100?112mm；

B：巖點載荷強度試驗：L，W，H均為40?60mm，六個端面盡可能平行。

C：整塊巖石（普通試樣）的直接剪切試驗：Ф= 50mm，56mm，71.5mm，90mm和其他尺寸的圓柱體，H = 50?100mm； 橫截面50mm×50mm方柱;

D：結構表面和弱巖石的直接剪切試驗（不規則樣品）：L≤160mm，W≤140mm，H≤160mm；

E：土壤直接剪切試驗：Ф＝ 90mm，H ＝ 30mm。
