巖石萬能試驗機通過配不同的輔具完成巖石的單軸抗壓、變角剪切、巴西劈裂、巖石的彈性模量、變形模量等性能。

1、微機控制巖石萬能試驗機主要完成巖石的壓入硬度和三點彎曲試驗。

2、根據國家標準GB/T3851-1983原理：將試樣自由平放在試驗機夾具支座兩點上，在跨距中點施加靜態作用力，使試樣斷裂。

3、微機控制巖石壓入硬度試驗機，主要用于測定巖石的硬度和塑性系數。自動繪制應力－應變曲線、力－變形曲線、力－位移曲線、力－時間曲線、變形－時間曲線、位移－時間曲線、力－應變曲線。具有試驗曲線局部放大，多曲線疊加比較功能，是石油、勘探等行業研究巖石可鉆性的必備試驗設備。

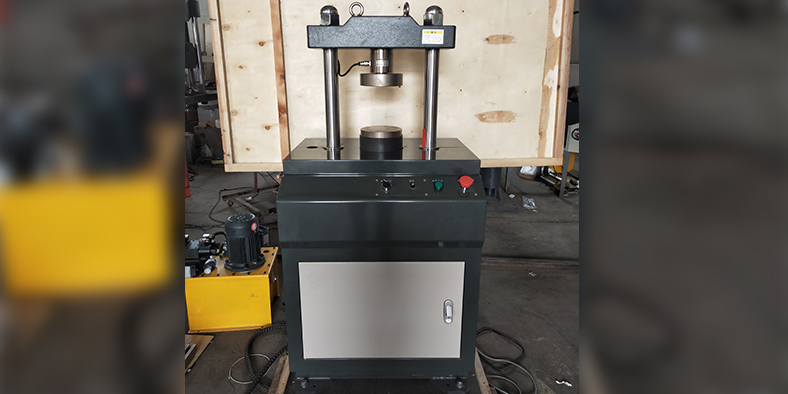

4、本機由主機、伺服電機、滾珠絲杠，立柱、橫梁、上壓頭（壓盤）、下壓盤組成，并可固定位移傳感器、壓力傳感器、壓頭（壓盤）及巖石試樣。圓柱體壓頭（壓盤）用高強度鋼制成胚體后嵌入硬質合金錐，將硬質合金錐磨成柱體d=1.2～2.5mm，使壓頭（壓盤）與巖石的接觸面積始終不變，便于計算巖石的抗壓與極限強度-硬度值。要求壓頭（壓盤）的兩端平行，硬質合金應垂直地鑲?cè)肱唧w中，經研磨后的柱體，必須用讀數顯微鏡測出直徑的準確數據。

5、加壓系統 ：交流伺服電機帶動滾珠絲杠轉動，滾珠絲杠帶動橫梁下降，固定在橫梁上的壓頭（壓盤）對下壓盤上的巖石試樣做壓力試驗，力值傳感器顯示壓力。

6、位移計 ：雙引伸計（位移傳感器）分別固定在硬度儀的橫梁壓頭（壓盤）兩側，用它測量壓模壓入巖樣的深度。機器采用雙引伸計（位移傳感器）計量位移變化量，主要是均衡位移的誤差，取平均值使位移變化量更加精
確。

7、數據測控卡和軟件處理系統 ：測控卡采集力值傳感器和引伸計（位移傳感器）傳輸過來的信號，再將信號導入試驗機數據處理軟件； 處理軟件根據各個信號數據畫出巖石的應力-應變曲線，并計算巖石的硬度及塑性系數。

巖石萬能試驗機產品參數：

1、試驗力：≤50KN

2、準確度等級：1級

3、試驗力示值允許誤差極限：示值的±0.5%以內

4、負荷測量范圍：滿量程的0.4%～100%FS

5、試驗力示值分辨率：試驗力的1/500000

6、變形測量范圍：1-100%FS

7、變形示值誤差極限：示值的±0.5%以內

8、變形分辨力：變形量的1/500000

9、位移示值極限誤差：示值的±0.5%以內

10、位移分辨率：0.001mm

11、恒位移控制調節精度：速率<0.1%FS時，為±1%設定值以內；速率>0.1%FS時，為±0.2%/±0.5%設定值以內。

12、位移速度調節范圍：0.01-500mm/min

13、位移速率控制精度：速率<1mm/min時，設定值的±0.5%以內；速率≥1mm/min時，設定值的±0.2%以內

14、有效試驗寬度：500mm

15、有效壓縮空間距離：600mm（可根據用戶需要特殊定做）
