產品簡介：

SHM-200雙端面磨石機，是各類巖礦石、混凝土等非金屬固體進行力學測試的標準樣本制作的必備主設備。該機與本廠生產的取芯機、切石機配套工作，即可為您加工出您所需要的高精度的立方體或圓柱體測試標本。廣泛應用于大專院校、水利水電、地質礦產、交通、建筑等部門。該機由機座、工作臺、磨削動力頭、變速傳動系統、電控裝置等部分組成。整機操作方便，手動或自動進給，性能穩定。

主要技術參數：

1、磨削動力頭功率：Y80-2  1.1KW2臺2800轉/分

2、工作臺電機功率：Y80-4  0.55KW    1390轉/分

3、磨輪直徑：200mmx19mmx40mm

4、可磨標樣規格：

A、方塊：505050～150150150mm

B、圓柱：25～150mm

5、標準精度：

A、平面度：50范圍內公差0.05mm,垂直度≤0.1mm;

B、光潔度（按機械加工粗糙度標準）：Ｒa3.2

6、自動磨削進給量：0.05～0.15mm可調

7、冷卻裝置：接自來水冷卻,通過水閥控制水流大小。

8、外形尺寸：長1370寬1000高1200mm

9、重量：360kg

工作原理：

1、機械部分

工作臺的往復由電機帶動變速箱，輸出慢速來帶動絲杠工作，作順逆旋轉(絲杠螺母固定在工作臺下面)，從而帶動工作臺進行往復運動。

本機磨頭專用金剛石磨輪直接安裝在兩臺專用特殊電機主軸上，分別由兩個縱向工作臺帶動前進或后退，既可自動，又可手動。自動時將手柄扳到自動位置，離合器便合起，工作臺前進時撞擊棘爪，棘爪推動棘輪作間隙運行，棘輪通過離合器帶動絲杠旋轉，從而使磨頭前進。手動時，將手柄扳至手動位置即可。絲杠每轉一格既為0.05mm，每一轉一個圓周絲杠位移3mm。

工作臺上標本夾具和兩磨盤在本設備出廠之前，經過精心調試，確保磨出的垂直度與平行度。

2、電器部分

設備采用三相380V供電，控制電壓為36V安全電壓?？刂瓢粹o安裝在左右兩磨頭電機的罩殼上，主電氣板在機器內。兩只行程開關固定在（操作面方向）一作臺上。

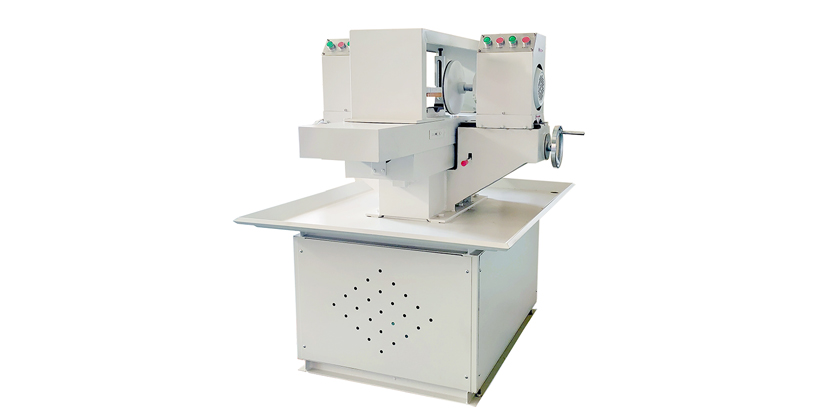

產品圖片：

產品簡介：

SHM-200雙端面磨石機，是各類巖礦石、混凝土等非金屬固體進行力學測試的標準樣本制作的必備主設備。該機與本廠生產的取芯機、切石機配套工作，即可為您加工出您所需要的高精度的立方體或圓柱體測試標本。廣泛應用于大專院校、水利水電、地質礦產、交通、建筑等部門。該機由機座、工作臺、磨削動力頭、變速傳動系統、電控裝置等部分組成。整機操作方便，手動或自動進給，性能穩定。

主要技術參數：

1、磨削動力頭功率：Y80-2  1.1KW2臺2800轉/分

2、工作臺電機功率：Y80-4  0.55KW    1390轉/分

3、磨輪直徑：200mmx19mmx40mm

4、可磨標樣規格：

A、方塊：505050～150150150mm

B、圓柱：25～150mm

5、標準精度：

A、平面度：50范圍內公差0.05mm,垂直度≤0.1mm;

B、光潔度（按機械加工粗糙度標準）：Ｒa3.2

6、自動磨削進給量：0.05～0.15mm可調

7、冷卻裝置：接自來水冷卻,通過水閥控制水流大小。

8、外形尺寸：長1370寬1000高1200mm

9、重量：360kg

工作原理：

1、機械部分

工作臺的往復由電機帶動變速箱，輸出慢速來帶動絲杠工作，作順逆旋轉(絲杠螺母固定在工作臺下面)，從而帶動工作臺進行往復運動。

本機磨頭專用金剛石磨輪直接安裝在兩臺專用特殊電機主軸上，分別由兩個縱向工作臺帶動前進或后退，既可自動，又可手動。自動時將手柄扳到自動位置，離合器便合起，工作臺前進時撞擊棘爪，棘爪推動棘輪作間隙運行，棘輪通過離合器帶動絲杠旋轉，從而使磨頭前進。手動時，將手柄扳至手動位置即可。絲杠每轉一格既為0.05mm，每一轉一個圓周絲杠位移3mm。

工作臺上標本夾具和兩磨盤在本設備出廠之前，經過精心調試，確保磨出的垂直度與平行度。

2、電器部分

設備采用三相380V供電，控制電壓為36V安全電壓。控制按鈕安裝在左右兩磨頭電機的罩殼上，主電氣板在機器內。兩只行程開關固定在（操作面方向）一作臺上。
