一.技術說明及使用范圍

1．該產品主要用于預制（混凝土）檢查井承載力性能試驗，符合JC/T2241-2014《預制混凝土檢查井》的標準要求，可進行預制（混凝土）檢查井軸向承載力試驗，計算承載力試驗加壓值。該試驗機采用微機控制加載，連續加荷平穩、具有實驗數據自動顯示、自動采集并儲存數據、繪制曲線，自動打印試驗報告，計算機適時控制試驗進程，顯示試驗力及試驗曲線，操作簡單可靠，便于操作。并采用高精度傳感器測，整機性能穩定可靠。

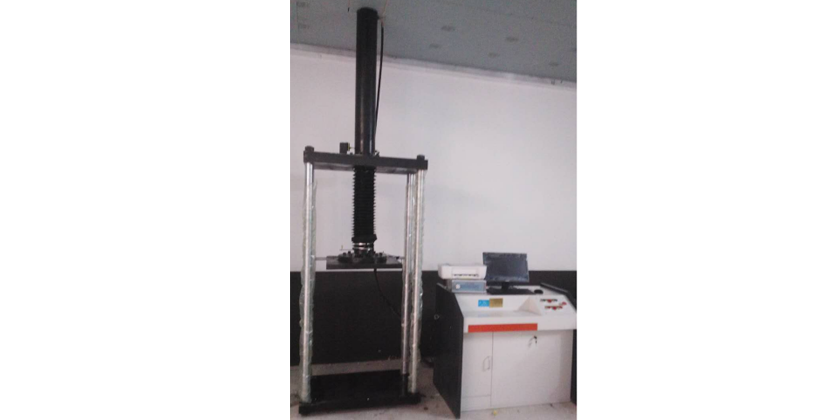

2. 主機采用四立柱框架結構，整機結構緊湊、布局合理.控制單元采用計算機和液壓系統組成。試驗數據可任意存取，并可實現數據和曲線的再分析，局部放大和數據、試樣、環境、測試條件再編輯，并打印出完整的試驗報告和曲線。

二、技術參數

1．主機：

規格型號：WAJ-300Y；

2．試驗力測量：

    A．試驗力測量范圍：12—300KN；

B．試驗力示值精度：≤顯示值的±1%；

C．試驗力測量分辨率：0.005%FS。

3．位移測量：

A．光電編碼器測量活塞行程； (量程300mm)。

B．位移示值相對誤差：±1%；

C．位移測量分辨率：0.005mm。

位移值顯示：計算機屏幕顯示直讀數

4．速度控制：

A．載荷等速率控制范圍：0.1～4%FS/s；

等速率控制精度:±5%；

B．恒試驗力速率控制精度：±3%設定值。

5．壓板尺寸：580×580 mm（可根據用戶要求定做）。

6．z大壓縮空間：1500mm（可根據用戶要求定做）。

7．活塞行程：300mm。

8．剛性墊塊及橡膠墊片φ356*40一套

9．液壓泵額定壓力： 40Mpa。

10．卸載速度：4mm/s。

11．液壓系統：

    A．液壓原理為負載適應型進油節流調速系統。

B.油箱內的液壓油通過電機帶動高壓齒輪泵進入油路，流經單向閥、10μ高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。

12. 控制系統：

    A． WIN7操作平臺；

    B．在以手動控制試驗進程的同時，完成試驗機的試驗數據屏幕顯示.

    C．具有試驗力、峰值、試樣變形、活塞位移、試驗曲線的屏幕顯示功能；

    D．可以滿足JC/T2241-2014《預制混凝土檢查井》標準要求，可進行預制（混凝土）檢查井軸向承載力試驗，計算承載力試驗加壓值；

13．適用標準與數據處理：

    A．用戶可以定制符合國家標準或其它標準要求的數據處理軟件；

    B．試驗過程能夠模擬再現和試驗數據的再分析。

14．安全保護裝置：

    A．當試驗力超過每檔z大試驗力的2%-5%時，過載保護，系統卸荷；

    B．當活塞升起達到上極限位置時，行程保護，油泵電機停機；

    C．具有過流、過壓、超溫保護。

15．其他：

A．電機：AC380V±10%  0.75KW；

B．主機尺寸：900×800×2500mm；

C．主機重量：約850kg。
