產品簡介：

YZW-Y系列微機控制電液伺服巖石直剪儀依據國家行業標準（SL264-2001）《水利水電工程巖石試驗規程》，（JTG E41-2005）《公路工程巖石試驗規程》,國家標準（GB/T50266-2013）《工程巖體試驗方法標準》的規定而研制的，該試驗機在國內外現有產品基礎上，采用雙路電液伺服技術加載負荷（也可獨立采用一路垂直水平負荷加載，完成單軸加載試驗要求）、雙傳感器技術、微機控制和軟件處理技術開發的新一代巖石和混凝土類試驗設備，可用于巖石結構面（如節理面、層里面、片里面、辟裂面等位置）、巖石本身及混凝土或砂漿與巖石膠結面的直剪試驗，以及混凝土與其他材料結合面抗剪斷強度試驗。本機控制單元采用計算機和伺服油泵控制系統組成，具有（法向@水平）應力、（法向@水平）位移雙路雙通道閉環控制方式，在試驗過程中可實現多級保載和多級剪切試驗。該儀器設計結構緊湊、樣式美觀，維護簡單、操作方便，整個試驗過程可用微機在WIN7下自動控制；屬國內原創，提高了試驗精度！應用于水利水電（地質）勘察、大專院校等科研機構。

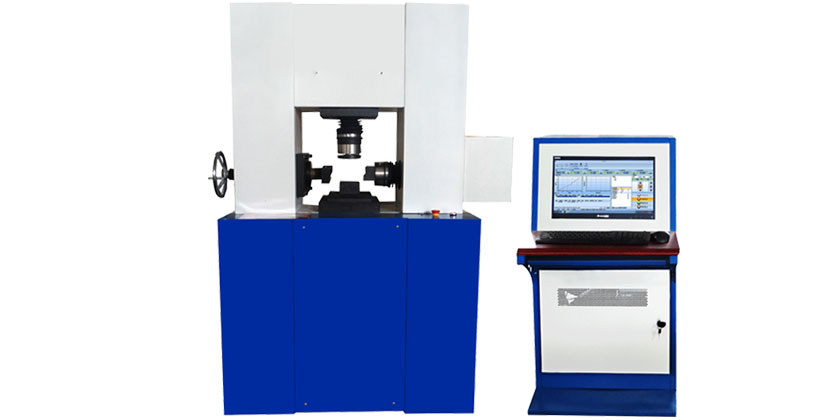

產品圖片：

主要特點：

全數字化閉環控制系統及軟件特點

1、全數字化閉環控制系統由上位機、下位機、及信號采集模板等構成。上位機、下位機間有通用的RJ45線(以太網線)通訊相連。采用上、下位機控制方式直接控制液壓系統正常工作。保證系統的安全，試驗的長期穩定加載。具有力和位移采集功能，系統急停等功能。

2、傳感器聯機標定自動校正。軟件設有位移、力值自動清零系統，消除了人為讀表誤差不一等因素。

3、電腦屏幕顯示，即速度、力值、位移等參數均在電腦中顯示，實時顯示當前法向、切向上的力值，峰值，試驗過程信息，當前位移等并在數據庫中自動進行分析、計算。試驗過程實時記錄試驗曲線，顯示并保存，高速采樣；直接求取C、Φ、μ值；

4、用戶可根據不同的實驗?zāi)Ｐ驮O(shè)置控制系統參數。每組試驗的面積，高度，環境溫度等參數可根據實際情況更改或填寫

5、系統安全保護設置。設有過載保護，當力值或位移超出試驗機額定理論值，自動卸載并停止試驗。

6、系統控制方式：力控制或位移控制。可以控制試驗進程，任選加載級數，加載步長，加載幅度，加載速率。

7、軟件功能，高度自由定制。試驗過程可以由操作員根據實際情況現場編輯，簡單、方便。為了適應各種不斷改變的需求或者是為了運行非已有標準的實驗，該軟件采用全開放式的軟件結構。您只需根據您特定的試驗需求。按試驗的加載路徑，設定加載對象、控制對象后，由上位機自動把加載過程下載到下位機運行，完成你設定的試驗要求。

8、歷史試驗數據的相關曲線的顯示、打印。報表可出具：剪應力-剪切位移曲線，剪應力-法向位移，剪應力-法向應力曲線，可同時顯示應力-應變曲線，力-時間，力-位移等曲線，曲線上特征點可以隨意提取。數據、報表處理功能，為用戶提供了面向圖形排版的專用報表編輯工具，具有操作靈活、簡單易學的特點，能方便的打印試驗曲線及試驗值；

9、試驗數據的保存?？筛鶕?jù)用戶的要求設定試驗數據的常用的保存格式，如：文本格式、EXCEL、ACCESS等。
