一、技術說明及使用范圍

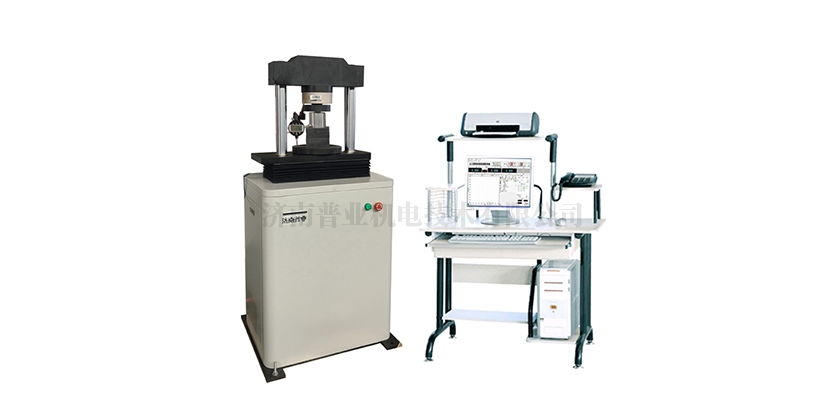

1.土工固結試驗機是一款多功能、全自動的土體固結測試系統，得益于新型的低維護、高效和環保的電子式伺服控制技術。無噪音、緊湊、高性能的伺服系統可以通過我們專業的軟件運行，滿足GB/T50123-2019《土工試驗方法標準》固結試驗，主要用于土工固結試驗壓縮試驗，檢測土壤的壓力與變形的關系、計算土的單位沉積、壓縮指數、回彈指數以及固結系數等。還可以完成水泥、混凝土、巖石單軸壓縮變形測試,可用于煤礦、地質、水工、交通、建筑等工程單位。

2.主機采用高強度框架結構，整機結構緊湊、布局合理.控制單元采用交流伺服調速系統，控制高精度、高頻響應交流伺服電機，驅動精密低噪音減速機，帶動精密滾珠絲杠副進行試驗，可實現試驗速度的大范圍調節，試驗過程平穩、高效。試驗數據可任意存取，并可實現數據和曲線的再分析，局部放大和數據、試樣、環境、測試條件再編輯，并打印出完整的試驗報告和曲線。

二、功能及技術參數

1．主機：規格型號：YDW-20T

2. 測量相對誤差：±0.5%

3．試驗力測量：

A．試驗力測量范圍：4-200kN；

B．試驗力示值精度：≤顯示值的±0.5%；

C．試驗力測量分辨率：0.005%FS。

4．位移測量：

A．光電編碼器測量行程；。

B．位移示值相對誤差：±0.25%；

C．位移測量分辨率：0.005%FS,

D. 位移值顯示：計算機屏幕顯示直讀數

5．變形測量：

A．數顯千分表測量變形；。

B．變形示值相對誤差：±0.25%；

C．位移測量分辨率：0.005%FS,

D. 變形顯示：計算機屏幕顯示直讀數

6．速度控制：

A. 負荷控制加載速度：2.4kN/S±0.2kN/S任意設定

B. 載荷等速率控制范圍：0.05-8.0kN/S；等速率控制精度:±5%；

C. 試驗速度控制范圍：0.05-50mm/min。

7．承壓板尺寸：上壓盤φ150mm&下壓盤φ220mm；

8．測定沉降速率是可分級穩定加載：6s-120h(任意設定)；

9．絲杠行程：100mm

10．抗壓試驗空間（高）：0-200mm。

11．立柱間距：290mm

12. 電源：AC220V±10% 50Hz  功率：1.1KW

13. 外型尺寸：約630×400×1400mm

14. 重量：約350kg

15．壓盤間距調整：電動調整+輔助墊塊；

16．試驗框架整體剛度：不小于300KN/mm;

17. 控制系統：可通過伺服機構自動控制加載速度和/或位移速度;

A．Win7操作平臺；

B．在以自動控制試驗進程的同時，完成試驗機的試驗數據屏幕顯示;

C．具有試驗力、峰值、試樣變形、位移、試驗曲線的屏幕顯示功能；

18．適用標準與數據處理：

A．用戶可以定制符合國家標準或其它標準要求的數據處理軟件；

B．試驗過程能夠模擬再現和試驗數據的再分析。

19．安全保護裝置：

A．當試驗力超過每檔最大試驗力的2%-5%時，過載保護，系統卸荷；

B．當絲杠升起達到上極限位置時，行程保護，電機停機；

C．具有過流、過壓等保護。
