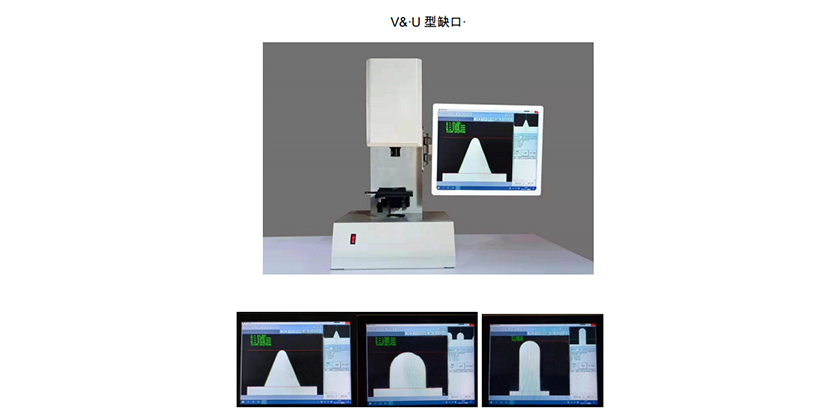

一、自動沖擊試樣缺口測量?jī)x簡介

自動沖擊試樣缺口測量?jī)x，是我公司根據廣大用戶的實際需求，根據GB/T229-2020《金屬材料 夏比擺錘沖擊試驗方法》、ISO 148-1 2009《金屬材料夏比擺錘沖擊試驗機 第1部分：試驗方法》、ASTM E23-2018，新研發的專用V2、U2、U3、U5型缺口加工檢驗的設備“自動沖擊缺口測量?jī)x”。

本測量?jī)x是采用特有光學圖像技術，通過遠心鏡頭將產品輪廓縮小數十倍后傳遞至伍佰萬像素高分辨率CCD相機上做數字化處理，再由強大計算能力的后臺繪圖測量軟件完成按照預先編程指令快速抓取產品輪廓圖，最后和以高像素相機微小像素點形成的標尺進行對比后計算出產品尺寸，精準測量V2、U2、U3、U5缺口尺寸，同時完成對尺寸公差的評價。

二、設備特點

1、快速測量：

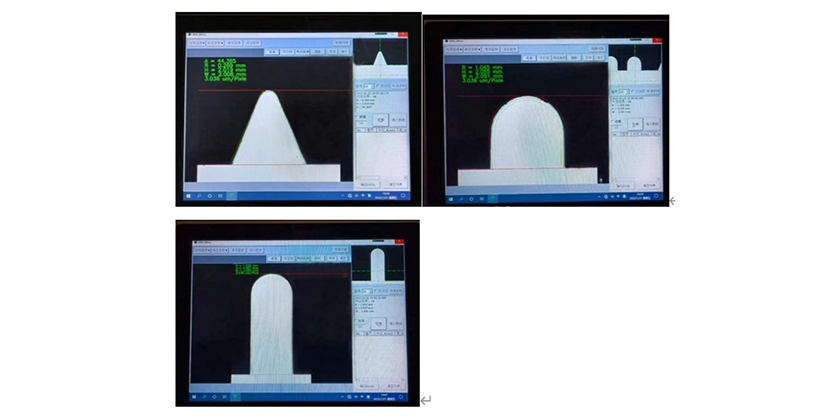

準確測量缺口角度、缺口深度、缺口底部半徑、缺口底部高度、缺口對稱面-試樣縱軸夾角角度；

2、采集光學系統：

專用的光學采集系統，高精度識別能力；

3、自動判定

自動捕捉邊緣，自動測量，自動進行判定，顯示誤差值，判定依據可以根據GB、ISO、ASTM、企業標準或自動判斷條件來對測量結果自動判定

4、報告格式

可導入圖片進行二次測量，用于仲裁或具有紛爭的結果查詢、二次測量；

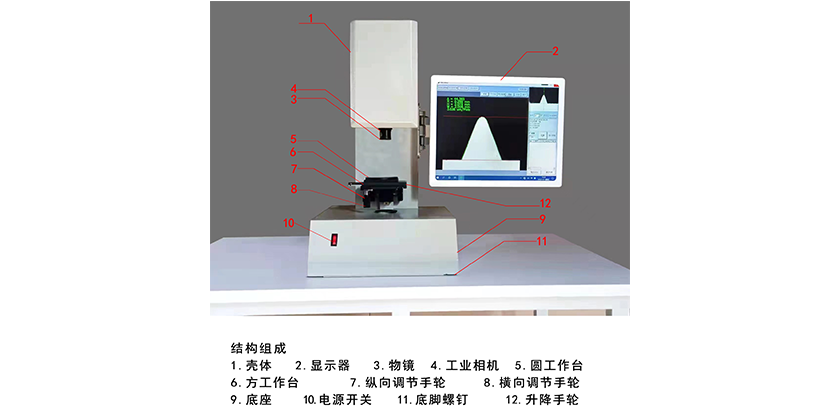

三、結構組成

四、主要技術參數

1、顯示器尺寸 ：15寸

2、工作臺尺寸 ：

方工作臺尺寸：110×125mm

方工作臺直徑：90mm

工作臺玻璃直徑：70mm

3、工作臺行程 ：

縱向：±10mm

橫向：±10mm

升降：±12mm

4、工作臺轉動范圍: 0～360°

5、攝像頭采集像素：500萬

物鏡放大倍率： 2.5X

投影物鏡放大倍率：20x

6、光源（LED）：12V    100W

7、電源：  220V   50Hz

8、主機外形尺寸：450×350×650mm

9、總重量：  26kg

10、使用環境要求：周圍環境無腐蝕介質，無震動，無強電磁場干擾
