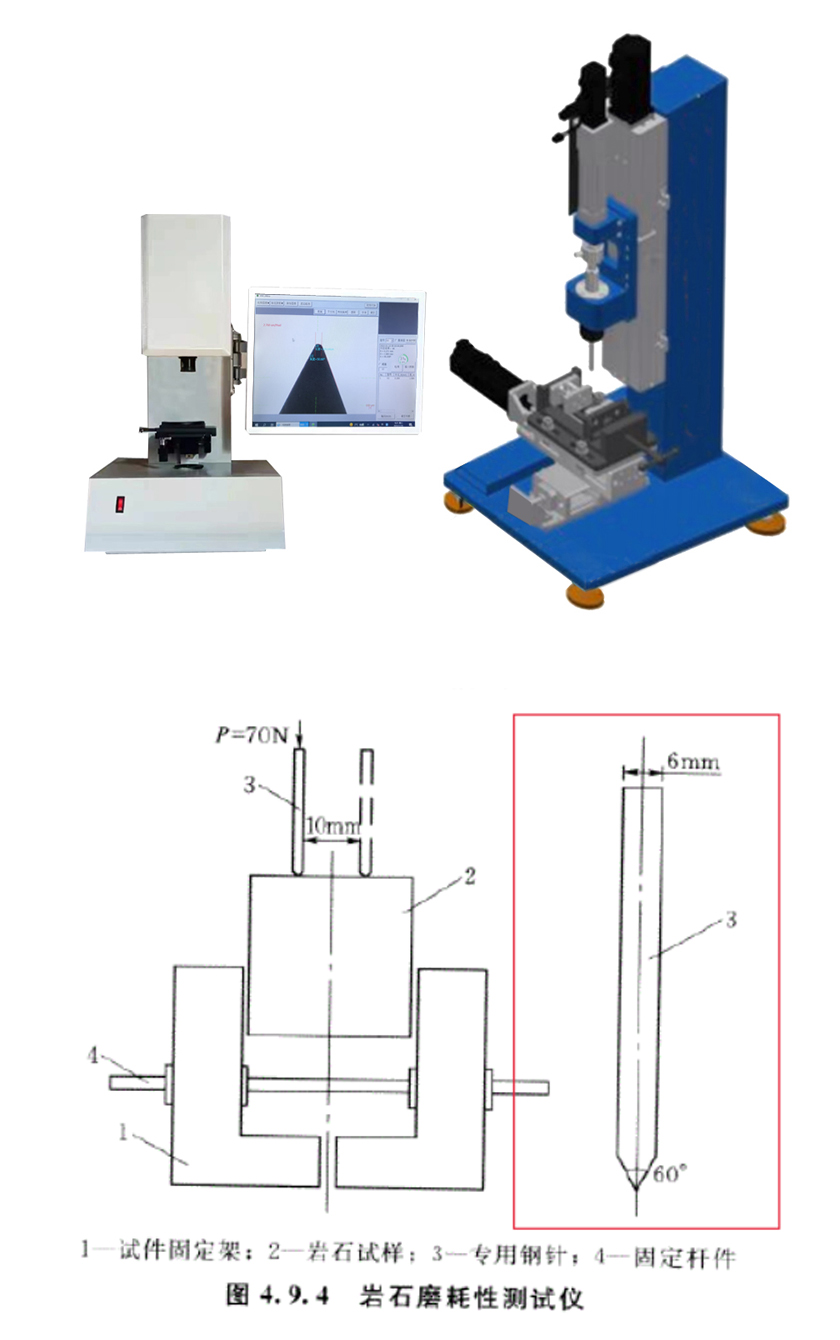

YSM-70W巖石磨耗性測試儀巖石耐磨指數CAI值試驗系統符合中華人民共和國水利行業標準SL/T 264-2020水利水電工程巖石試驗規程。

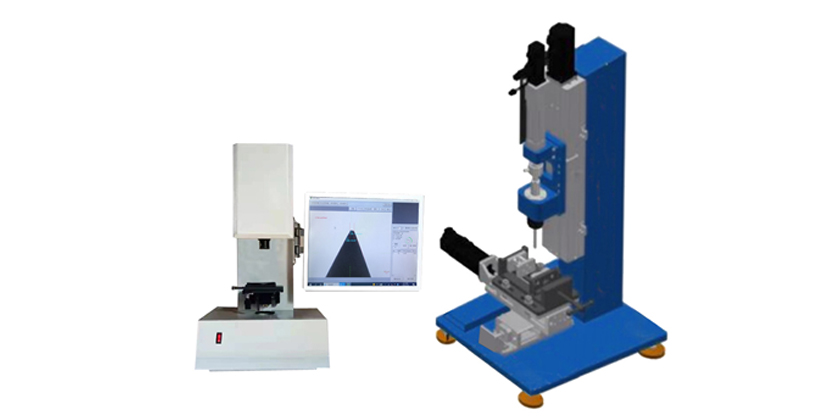

YSM-70W巖石磨耗性測試儀巖石耐磨指數CAI值試驗系統

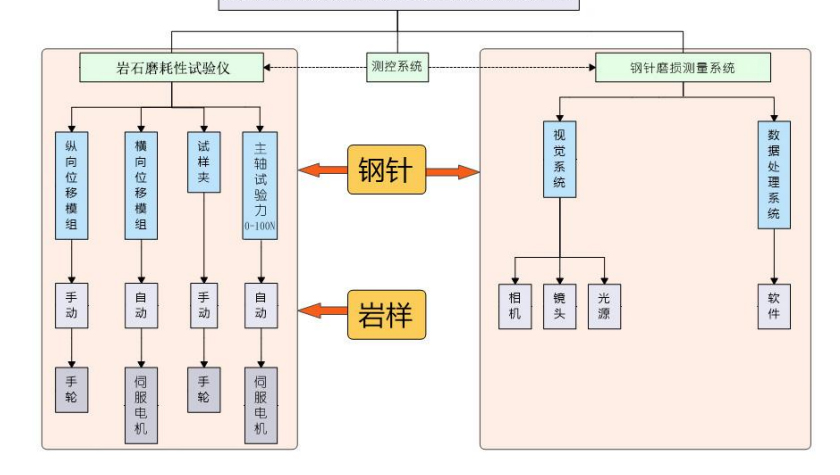

YSM-70W由巖石磨耗性測試儀主機、鋼針磨損測量系統和測控系統三部分組成。其使用二臺伺服電機精 確控制鋼針的施加力、鋼針的試驗速度和距離。相比傳統的 CAI 試驗儀， 該機使實驗更加輕松、數據內容更加豐富；

采用伺服電機控制巖樣磨蝕試驗速度和距離，控制更精準；

采用自主研發的pytest 程序+高精密伺服電缸+高精度力傳感器， 精 確控制鋼針的施加力，并使施加力能在一定范圍內調節，力控制精準靈活；

采用微機控制系統配合上位機，可自動開始實驗并采集數據。

可測試實驗過程中的鋼針施加力和磨蝕方向力，配合自主研發的數據分析系統，實驗數據更豐富，可研性更強。

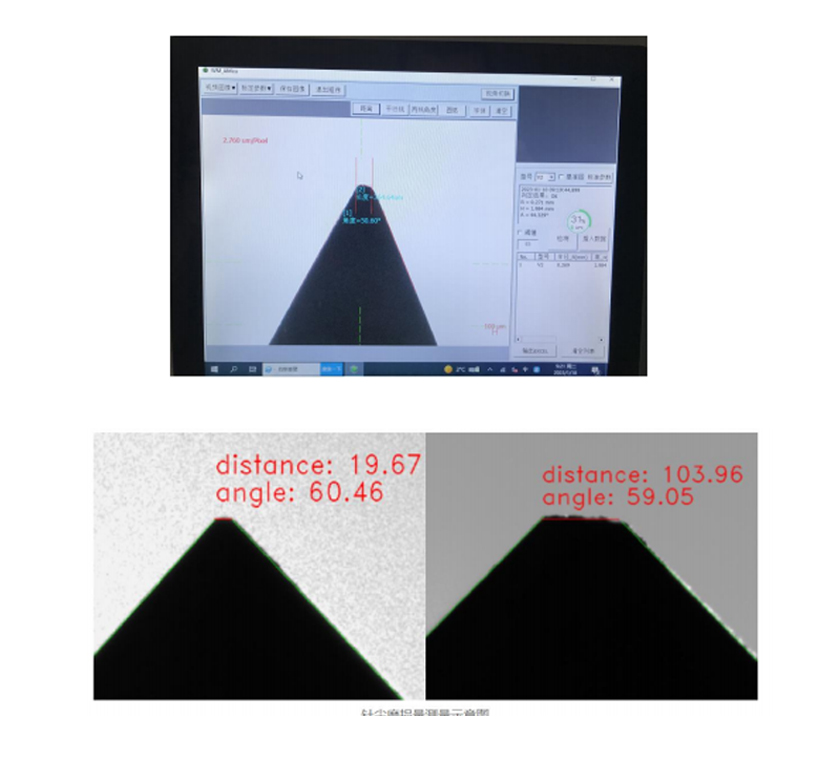

鋼針磨損測量系統是采用光學圖像技術，通過遠心鏡頭將產品輪廓縮小數十倍后傳遞至伍佰萬像素高分辨率CCD相機上做數字化處理，再由強大計算能力的后臺繪圖測量軟件完成按照預先編程指令快速抓取產品輪廓圖，最后和以高像素相機微小像素點形成的圖像標尺計算出產品尺寸，精 確測量直線、角度等尺寸。

測控系統采用全數字閉環控制系統，用戶界面支持Win7（32、64位），實時曲線顯示，報表、曲線處理，曲線圖像化，軟件結構模塊化，數據的存儲和處理基于MS-ACCESS 數據庫，便于與OFFICE 等辦公軟件連接。

系統技術規格：

(1)外形尺寸：長寬高750mm x 700mm x 650mm；

(2)軸向載荷：0-100N（可調整）；

(3)試樣高度：25mm~75mm；

(4)試樣直徑：φ50mm~φ80mm；

(5)鋼針磨損智能測量精度：±0.005mm；

(6)鋼針硬度標準：HRC55±1；

(7)鋼針：φ6x100mm，針尖角度60°；

(8)試驗速度：0.05-10mm/s 可調整

(9)電源：220V AC?！?/p>

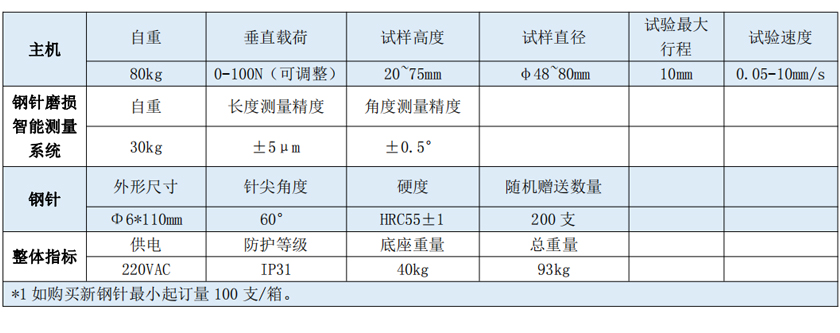

技術規格參數如下：
