技術說明及使用范圍：

1、該機主要用于測定巖石力學性能試驗：巖石抗拉（采用巴西劈裂圓盤試驗）軟巖的單軸壓力試驗；還可完成巖石單軸壓縮變形和壓縮強度試驗，測定巖石彈性模量，泊松比，抗壓強度等力學參數。該試驗儀器具有方便、經濟、迅速等優點的多功能科學測試儀器，可用于煤礦、地質、水工、交通、建筑等工程單位作巖力學性能試驗。

2、主機采用高強度框架結構，整機結構緊湊、布局合理.控制單元采用交流伺服調速系統，控制高精度、高頻響交流伺服電機，驅動精密低噪音減速機，帶動精密滾珠絲杠副進行試驗，可實現試驗速度的大范圍調節(0.2—50mm/min），試驗過程平穩。試驗數據可任意存取，并可實現數據和曲線的再分析，局部放大和數據、試樣、環境、測試條件再編輯，并打印出完整的試驗報告和曲線。

3、本系列產品全面符合GB/T16491-2008《電子式萬能試驗機》JJF1103-2003《萬能試驗機計算機數據采集系統評定》、JJG139－1999《拉力、壓力和萬能試驗機的檢定規程》的要求，可按照GB/T50266-2013《工程巖體試驗方法標準》等標準的要求，完成巖石單軸壓力強度試驗。

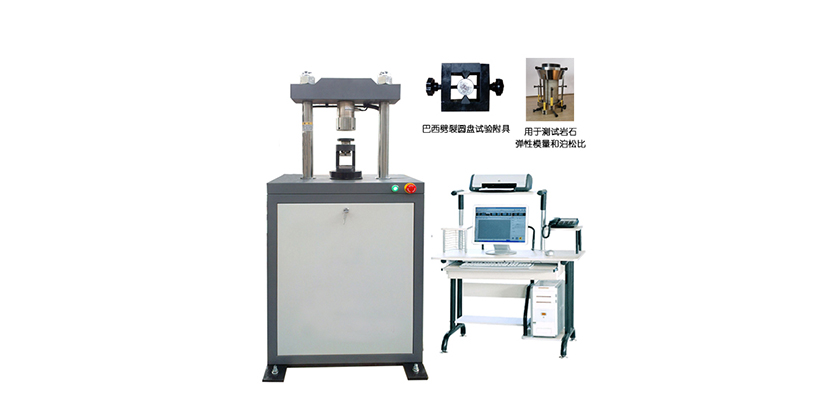

產品圖片：

技術說明及使用范圍：

1、該機主要用于測定巖石力學性能試驗：巖石抗拉（采用巴西劈裂圓盤試驗）軟巖的單軸壓力試驗；還可完成巖石單軸壓縮變形和壓縮強度試驗，測定巖石彈性模量，泊松比，抗壓強度等力學參數。該試驗儀器具有方便、經濟、迅速等優點的多功能科學測試儀器，可用于煤礦、地質、水工、交通、建筑等工程單位作巖力學性能試驗。

2、主機采用高強度框架結構，整機結構緊湊、布局合理.控制單元采用交流伺服調速系統，控制高精度、高頻響交流伺服電機，驅動精密低噪音減速機，帶動精密滾珠絲杠副進行試驗，可實現試驗速度的大范圍調節(0.2—50mm/min），試驗過程平穩。試驗數據可任意存取，并可實現數據和曲線的再分析，局部放大和數據、試樣、環境、測試條件再編輯，并打印出完整的試驗報告和曲線。

3、本系列產品全面符合GB/T16491-2008《電子式萬能試驗機》JJF1103-2003《萬能試驗機計算機數據采集系統評定》、JJG139－1999《拉力、壓力和萬能試驗機的檢定規程》的要求，可按照GB/T50266-2013《工程巖體試驗方法標準》等標準的要求，完成巖石單軸壓力強度試驗。

產品圖片：

功能及技術參數：

1、主機：規格型號：YAW-30T

2、試驗力測量：

      A.試驗力測量范圍：300kN；

      B.試驗力示值精度：≤顯示值的±1%；

      C.試驗力測量分辨率：0.005%FS。

3、位移測量：

      A.光電編碼器測量行程；。

      B.位移示值相對誤差：±1%；

      C.位移測量分辨率：0.005mm。

          位移值顯示：計算機屏幕顯示直讀數

4、速度控制：

      A.載荷等速率控制范圍：0.05-8.0kN/S；

          等速率控制精度:±5%；

      B.試驗速度控制范圍：0.05-50mm/min。

5、承壓板尺寸：∮150 mm。

6、壓縮空間：200mm。

7、試驗行程：100mm。

8、立柱間距：300mm

9、控制系統：

      A.win7操作平臺；

      B.在以自動控制試驗進程的同時，完成試驗機的試驗數據屏幕顯示.

      C.具有試驗力、峰值、試樣變形、位移、試驗曲線的屏幕顯示功能；

      D.可以滿足GB/T50266-2013《工程巖體試驗方法標準》等標準的要求；

      E.完成巖石抗拉強度和巖石單軸壓縮變形、壓縮強度試驗，計算巖石彈性模量和泊松比等力學參數.

10、適用標準與數據處理：

       A.用戶可以定制符合國家標準或其它標準要求的數據處理軟件；

       B.試驗過程能夠模擬再現和試驗數據的再分析。

11、安全保護裝置：

       A.當試驗力超過每檔試驗力的2%-5%時，過載保護，系統卸荷；

       B.當絲杠升起達到上極限位置時，行程保護，電機停機；

       C.具有過流、過壓等保護。
