產品用途:

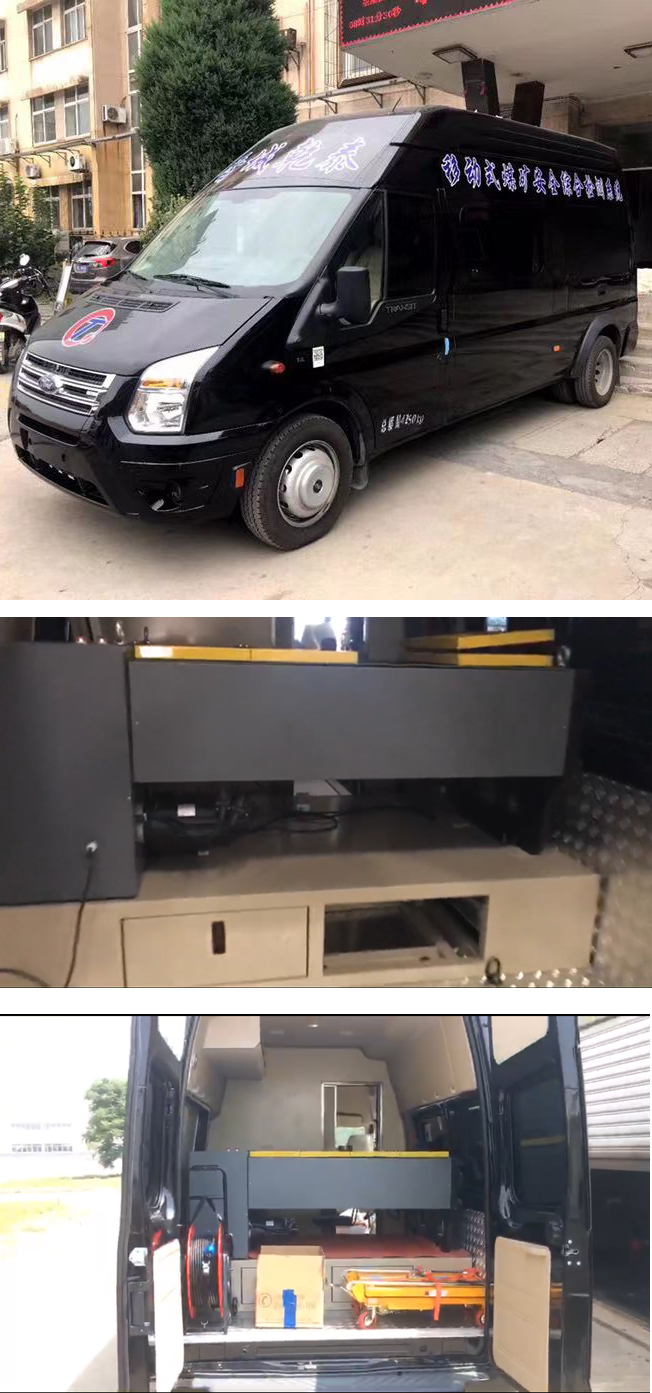

本產品主要用于煤礦連接鏈的拉伸試驗和連接插銷拉向剪切試驗，適用煤礦現場試驗。該機采用臥式輕量化設計，機架采用六立柱結構,可安裝于輕型客車（依維柯）或輕型貨車(時代輕卡)上使用，到達現場后只需外接220V電源即可。加載系統采用交流伺服電機經減速機構驅動滾珠絲杠由橫梁施加拉伸試驗力，計算機閉環控制伺服電機，自動控制試驗過程，負荷傳感器測力，計算機屏幕實時顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據。控制單元采用計算機和伺服控制系統組成，具有應力、應變、位移控制方式并可相互平滑切換。試驗數據可任意存取，并可實現數據和曲線的再分析，局部放大和數據再編輯、試樣、環境、測試條件可編程，能自動求出材料的各項力學性能指標,并打印出完整的試驗報告和曲線。本機由機架、固定底座、移動橫梁、傳感器、伺服電機及控制系統和軟件等組成；采用臺灣產伺服電機作為動力元件施加300kN的拉伸載荷；由計算機設定、控制試驗全過程，使用簡單方便；機器主要部件測力傳感器采用美國傳力品牌（精度高、穩定性好），滾珠絲杠采用臺灣品牌，其它附件采用國內產品長期使用穩定可靠。

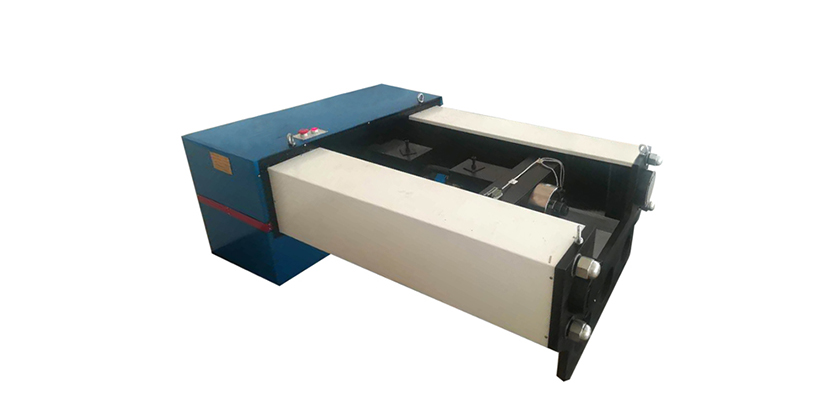

產品圖片：

性能特點:

1、微機控制，軟件界面菜單提示，操作方便；

2、用戶自編輯報告功能。數據可方便的導入Excel表格，方便用戶后期處理；

3、試驗過程及測量、顯示、分析等均由微機完成；

4、自動換檔：根據負荷大小自動切換到適當?shù)牧砍蹋源_保測量數據的精確度；

5、自動變速：試驗過程中橫梁速度可預先設定的程序自動變化，也可手動切換；

6、曲線選擇：可選擇力—時間/力-位移/力-變形等曲線進行顯示和打??；

7、多種保護措施。如：功率環節的各種電氣保護，軟件部分的超載，超位移保護，機械強制安全限位保護等；

8、主機采用框架臥式結構，整機剛度高；動力采用伺服電機帶動滾珠絲杠旋轉帶動橫梁移動，加荷平穩，控制精度高，噪音低，試驗機的壽命長，長期穩定性好且節能；

9、圓弧齒形同步減速系統，具有效率高、壽命長、噪音低、免維護的優點。

依據標準:

試驗機滿足GB/T16491-2008、JJG 475-2008、GB/T16825.1-2008、GB/T 228.1-2010等國標試驗要求。適用于MT244.1-2005煤礦窄軌車輛連接件 連接鏈標準、MT244.2-2005煤礦窄軌車輛連接件 連接插銷標準、AQ1112-2014煤礦在用窄軌車輛連接鏈檢驗規范標準、AQ1113-2014煤礦在用窄軌車輛連接插銷檢驗規范標準。

主要技術參數:

1、精度等級：1級；

2、最大負荷：300kN；

3、有效測力范圍：6～300kN(最大負荷的2%～100%)

4、測力精度 ：示值的±1%以內；

5、試驗力示值分辨率：最大試驗力的1/500000

6、變形測量誤差：示值的±1%以內

7、變形分辨力：最大變形的1/500000

8、位移速度控制范圍：0.001mm/min ~ 250mm/min無級調速

9、位移示值誤差：示值的±1%以內

10、位移分辨率：0.05μm

其他參數:

1、有效試驗寬度：550mm；

2、有效拉伸空間：500mm；

3、試臺安全裝置：電子限位保護；

4、試臺返回：手動可以最高速度返回試驗初始位置，自動可在試驗結束后自動返回；

5、超載保護：超過最大負荷10%時自動保護；

6、漏電保護：漏電自動保護。

7、電機：AC220V±10%  1KW；

8、主機尺寸：約1800mm×1040mm×685mm；

9、主機重量：約700kg.

10、試樣：礦用標準三鏈環及插銷。
