產品簡介：

GW-50B型鋼筋彎曲試驗機是對鋼筋進行平面正、反向彎曲試驗的測試設備，該設備主要技術參數和指標符合GB/T1499.2-2018（代替GB/T1499.2-2007)《鋼筋混凝土用鋼第2部分:熱軋帶肋鋼筋》、GB/T28900-2012《鋼筋混凝土用鋼材試驗方法》、YB/T5126-2003《鋼筋混凝土鋼筋彎曲和反向彎曲試驗方法》（代替GB5029-85《鋼筋平面反向彎曲試驗方法》）的標準要求，為鋼廠和建筑單位檢驗螺紋鋼筋反彎性能不可少的試驗設備，同時適用于建筑行業現場鋼筋彎曲，達到試驗與施工一機兩用。

GW-50B型是原GW-2/25型和GW-2/40型的替化產品，通過更換不同規格的配件一機可以替代兩機用，為客戶節約了資金。該設備性能齊全，質量優良并具有結構緊湊體積小，操作簡單易掌握，彎曲角度數字顯示直觀，運行平穩噪音低，使用可靠壽命長，設計合理維修方便潤滑簡單等特點。該設備的限位改為機械式限位開關，使用更方便耐用，易損件的設計更加合理，易損件刃口易更換。此外設備還增加了光電開關異?？刂破鲌缶δ?，避免了因接近開關采集信號出現問題系統不停機而導致設備損壞。

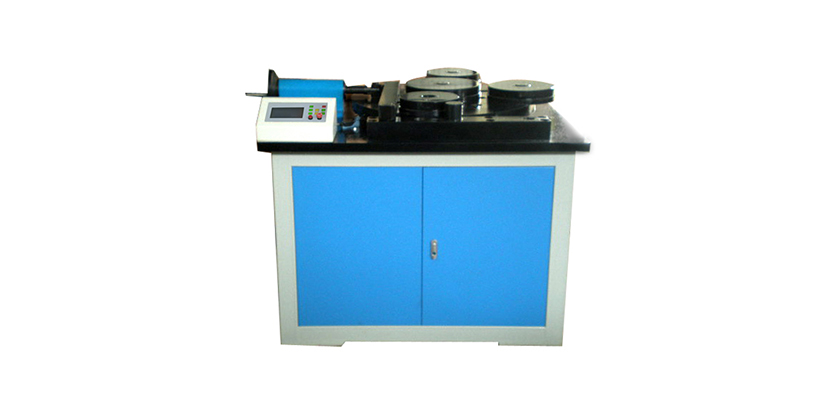

產品圖片：

GB/T1499.2-2018鋼筋雙向彎曲試驗機操作：

試驗前，先打開電源開關，設置設定正彎、反彎角度的數值，按“設置”鍵和“選擇”鍵盤選擇證彎或反彎，按“<”或“>”選擇光標的位數，按“+”和“-”進行數字的遞加或遞減，最后按“確定”鍵進行角度確定，按后就可以對鋼筋進行彎曲試驗。

自動正彎試驗：按附圖3所示將工作軸和彎心套裝在工作盤上，按“點動反彎”按鍵將工作盤反轉至起始位置，放入鋼筋試驗，由壓緊裝置將試樣壓緊，再按“點動正彎”按鍵使正彎工作軸靠近并接觸試樣后，按“自動正彎”按鍵，試驗機便自動做正向（順時針）彎曲，并不斷顯示當前彎曲角度，當彎曲到設定角度時，試驗機便自動停車。按“清零”按鍵盤，以備下次試驗。

自動反彎試驗：將正彎后的試樣和反彎工作軸按附圖4所示放置，由壓緊裝置將試樣壓緊，按“點動反彎”按鍵，使反彎工作軸靠近并接觸試樣，并且使試樣的另一端靠近并接觸反彎擋軸后，再按動“自動反彎”按鍵，這時試驗機便能自動做反向（逆時針）彎曲，并不斷顯示當前反向彎曲角度，當轉到設定反彎角度時，試驗機便自動停機。按“清零”按鍵，以備下次試驗。

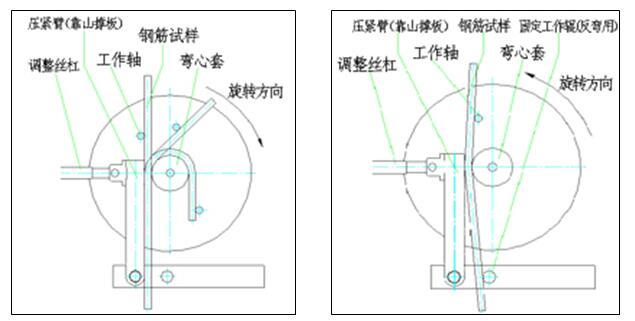

（圖3）正向彎曲工作原理圖        （圖4）反向彎曲工作原理圖

產品簡介：

GW-50B型鋼筋彎曲試驗機是對鋼筋進行平面正、反向彎曲試驗的測試設備，該設備主要技術參數和指標符合GB/T1499.2-2018（代替GB/T1499.2-2007)《鋼筋混凝土用鋼第2部分:熱軋帶肋鋼筋》、GB/T28900-2012《鋼筋混凝土用鋼材試驗方法》、YB/T5126-2003《鋼筋混凝土鋼筋彎曲和反向彎曲試驗方法》（代替GB5029-85《鋼筋平面反向彎曲試驗方法》）的標準要求，為鋼廠和建筑單位檢驗螺紋鋼筋反彎性能不可少的試驗設備，同時適用于建筑行業現場鋼筋彎曲，達到試驗與施工一機兩用。

GW-50B型是原GW-2/25型和GW-2/40型的替化產品，通過更換不同規格的配件一機可以替代兩機用，為客戶節約了資金。該設備性能齊全，質量優良并具有結構緊湊體積小，操作簡單易掌握，彎曲角度數字顯示直觀，運行平穩噪音低，使用可靠壽命長，設計合理維修方便潤滑簡單等特點。該設備的限位改為機械式限位開關，使用更方便耐用，易損件的設計更加合理，易損件刃口易更換。此外設備還增加了光電開關異常控制器報警功能，避免了因接近開關采集信號出現問題系統不停機而導致設備損壞。

產品圖片：

GB/T1499.2-2018鋼筋雙向彎曲試驗機操作：

試驗前，先打開電源開關，設置設定正彎、反彎角度的數值，按“設置”鍵和“選擇”鍵盤選擇證彎或反彎，按“<”或“>”選擇光標的位數，按“+”和“-”進行數字的遞加或遞減，最后按“確定”鍵進行角度確定，按后就可以對鋼筋進行彎曲試驗。

自動正彎試驗：按附圖3所示將工作軸和彎心套裝在工作盤上，按“點動反彎”按鍵將工作盤反轉至起始位置，放入鋼筋試驗，由壓緊裝置將試樣壓緊，再按“點動正彎”按鍵使正彎工作軸靠近并接觸試樣后，按“自動正彎”按鍵，試驗機便自動做正向（順時針）彎曲，并不斷顯示當前彎曲角度，當彎曲到設定角度時，試驗機便自動停車。按“清零”按鍵盤，以備下次試驗。

自動反彎試驗：將正彎后的試樣和反彎工作軸按附圖4所示放置，由壓緊裝置將試樣壓緊，按“點動反彎”按鍵，使反彎工作軸靠近并接觸試樣，并且使試樣的另一端靠近并接觸反彎擋軸后，再按動“自動反彎”按鍵，這時試驗機便能自動做反向（逆時針）彎曲，并不斷顯示當前反向彎曲角度，當轉到設定反彎角度時，試驗機便自動停機。按“清零”按鍵，以備下次試驗。

（圖3）正向彎曲工作原理圖        （圖4）反向彎曲工作原理圖

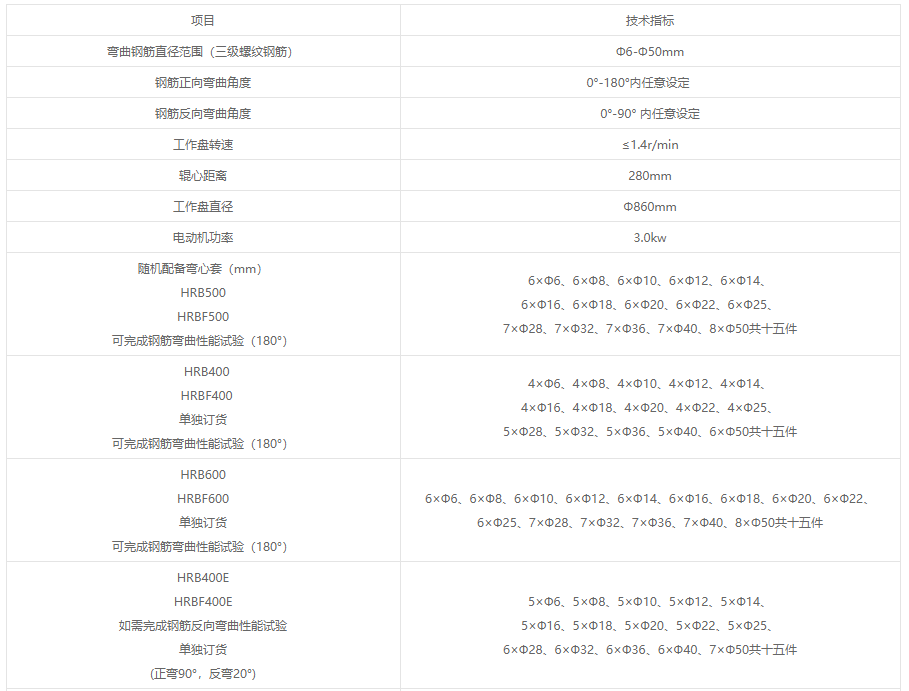

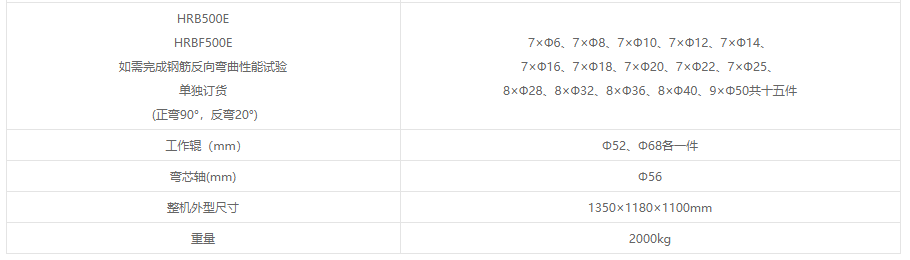

技術參數：
