一、主要用用途及特點

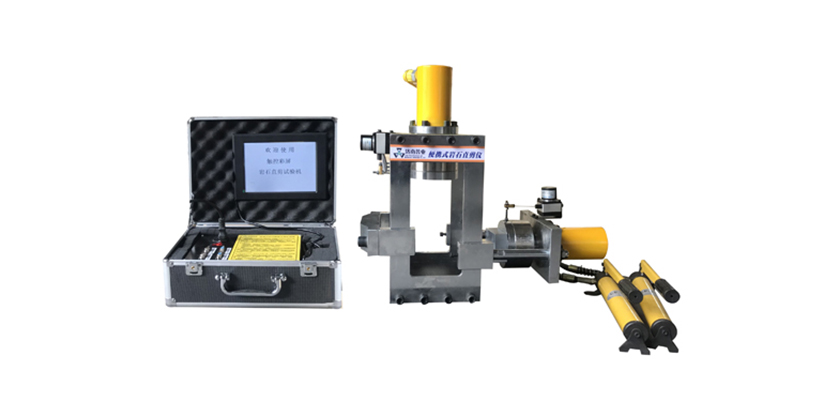

便攜式巖石直剪儀（攜帶式巖石、土力學性質多功能試驗儀）主要用于巖石、 土的力學性能試驗cm01，通過更換多種夾具可以完成以下不同的試驗

（1）巖石變形試驗；

（2）巖石抗壓強度試驗；

（3）巖石點荷載強度試驗（能完成國內鉆機的中～小不同直徑巖心與不規則樣的抗壓 測試?？箟簭?qiáng)度可測試到 5Mpa（軟巖）；

（4）巖石直剪試驗（適用國內鉆機的中～小直徑巖心和橫斷面 5cmＸ5cm 直方柱體）；

（5）巖石結構面與軟弱巖石直剪試驗（適于不易加工成型的不規則樣）；

（6）土直剪試驗（直接測試鉆孔取心土的抗剪指標，剪切面積可大于環刀面積）； 該儀器具有設計合理，結構緊湊，加工精細，體積小，重量輕，可拆卸裝箱，便于搬運，現場易安裝，使用簡便，試驗快捷，維修方便，售價低等特點。

二、便攜式巖石直剪儀主要規格、技術參數和技術指標如下：

（1）外形尺寸：高 670mm，長 770mm，寬 430mm

（2）重量：680Kg（包括兩個油泵和各種配件）

（3）垂直千斤頂參數：活塞直徑100MM、活塞桿直徑70MM、大出力 500KN（50 噸）大行程100mm

（4）水平千斤頂參數：活塞直徑100MM、活塞桿直徑70MM大出力 500KN（50 噸）大行程100mm

（5）適合試樣尺寸；

A:巖石變形和抗壓強度試驗：Ф 50mm～56mm 或 50m×50mm，H=100～112mm；

B: 巖石點荷載強度試驗：L、W、H 均 40～60mm，六個端面盡量平行；

C: 完整巖石(規則試樣)直剪試驗：Ф =50mm、56mm、71.5mm、90mm 等尺寸圓柱體、 H=50～100mm；橫斷面 50mm×50mm 方柱體；

D: 結構面與軟弱巖石(不規則試樣)直剪試驗：L≤160mm，W≤140mm，H≤160mm；

E: 土直剪試驗：Ф =90mm，H=30mm。
