萬能試驗機的變形測量工作原理

2020-11-19 10:55:19

次

試驗機變形測量是指通過試驗機測量材料位移，變形的測量系統。

變形測量系統的變形放大器單元是試驗機的主要組成部分之一，它的主要功能是把傳感器產生的微弱信號加以放大，處理后送到數顯表或者計算機，從而把試樣所承受的變形值記錄或顯示出來。

現在大多數變形單元采用單芯片24位超低噪聲模數轉換器，此芯片集信號放大，A/D轉換于一身。由于本套變形單元具有以單芯片為核心，外圍電路少的特點，因此本系統具有精度高，穩定性能好，線性誤差小，抗干擾能力強等特點。合理的設計，良好的工藝布局使放大器穩定性極好。

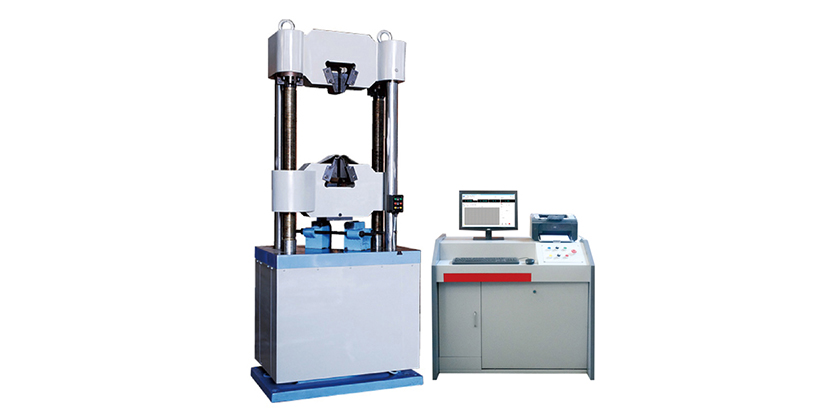

萬能試驗機

它與放大器相聯的單片計算機單元，作為主機的心臟，負責整機的放大器量程變換、數據采集、數據傳輸、試驗方式選擇及液晶顯示，直讀的數字量化，同時可以把這些數據通過RS232口輸出，通過RS232口也可以接受其它設備的指令。由于采用單片計算機控制，本單元具有自動調零的功能，調零時，只需在主界面按清零鍵即可全程自動清零，清零時間極短。

變形測量工作原理：

應變式引伸計是由彈性元件和粘貼在它上的應變片組成的，當引伸計移動臂受力時，引起彈性體變形并使粘貼在它上面的應變片電阻值發生變化，原來平衡的電橋失去平衡輸出一個正比于變形的電壓信號輸出，由于引伸計輸出的電信號極其微弱，必須經放大后才能達到要求的值，這個工作由完全由A/D轉換器放大和轉換，然后送到單片計算機進行處理，以直讀的方式進行顯示，同時通過RS232傳輸到計算機，進行數據處理。

試驗機的變形測量是試驗機測控系統比較重要的組成部分，是試驗機關鍵技術環節。選用可靠性高，穩定性強的變形測量儀器是值得用戶考慮的因素之一。
