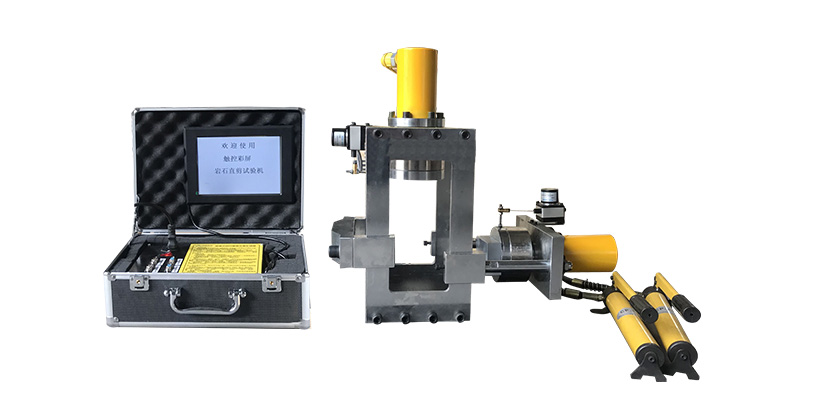

YZJ-10便攜式巖石直剪儀可以完成絕大部分的巖石試驗。測定絕大部分巖石特性。因此本機成為水利水電工程、隧道工程、石油工業、巖土力學、地球物理、地震科學研究院、研究所以及大、專院校選擇的巖石試驗設備。

巖石直剪儀的結構及性能特點

巖石直剪儀主要由反力框架、水平油缸組件、負荷式測力傳感器、剪切盒等部分構成一體式加荷系統，及差動變壓器測量系統和伺服液壓源、全數字測控系統、計算機系統所構成。

1.直剪儀的加荷系統

水平加荷系統由油缸組件、測力傳感器、剪切盒、反力框架組成。其安裝于滾動支承上，由于滾動摩擦力極小，因此在試樣受力變形的過程中，始終保持其受力中心在幾何形心，確保示值的真實性、準確性，并且此裝置可以自成一體，亦可以與三軸機結合使用。

2.直剪儀的差動變壓器

差動變壓器作為變形測量及反饋元件，其安裝于上、下剪切盒之間，克服了系統誤差，真實地測量巖樣的變形值。

3.巖石直剪儀的伺服液壓源

伺服液壓源是由高壓柱塞泵、溢流閥、精密濾油器、溫度傳感器；冷卻器等組成的伺服油路系統（一般當其與三軸機相結合時，其與圍壓系統共用）。

4.直剪儀的全數字測控系統

全數字測控系統由水平測力傳感器、變形傳感器（差動變壓器）、位移傳感器（光電式）、全數字測控器、電液伺服閥等部分組成，具有分辨力高、自動清零、標定、存儲等功能，并且具備試驗力、變形、位移三種控制方式，三種控制方式在試驗過程中可以平滑切換。

5.計算機系統

采用品牌商用計算機，自動采集試驗數據、繪制試驗曲線、實時顯示試驗狀態、存儲試驗數據、并且具有曲線局部放大、再分析功能、自動計算試驗結果并打印試驗報告。
