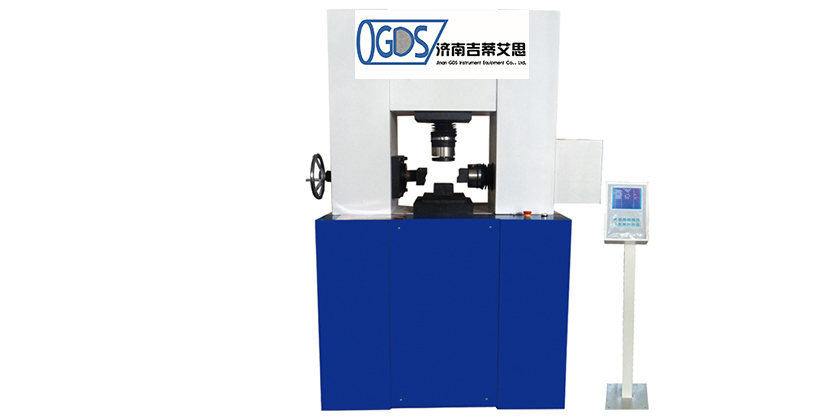

YZS型巖石電動應力式直剪儀是按國家行業標準（SL264-2001）《水利水電工程巖石試驗規程》，（JTG E41-2005）《公路工程巖石試驗規程》的規定而研制的，該儀器采用平推法，主要適用于巖塊、結構面（如節理面、層里面、片里面、辟裂面等位置）和混凝土（或砂漿）與巖石接觸面（膠結面）的直剪試驗，以及混凝土與其他材料結合面抗剪斷強度試驗。其結構性能完全符合試驗規范要求。

控制系統：

電子測力，5英寸液晶屏實時顯示力值、加荷速度、位移等參數。讀數直觀，精度高

數顯巖石直剪儀按國家行業標準（SL264-2001）《水利水電工程巖石試驗規程》，（JTG E41-2005）《公路工程巖石試驗規程》的規定而研制的，

該儀器采用平推法，主要適用于巖塊、結構面（如節理面、層里面、片里面、辟裂面等位置）和混凝土（或砂漿）與巖石接觸面（膠結面）的直剪試驗，以及混凝土與其他材料結合面抗剪斷強度試驗。其結構性能完全符合試驗規范要求。

數顯巖石直剪儀主要特點：

1、數碼管顯示即時速度，壓力以及壓力峰值。

2、本機具有聯網功能，可以和質檢部門聯網；

3、實時顯示當前法向、切向上的力值，峰值，試驗過程信息，當前位移等。

4、設有力值自動清零系統，消除了人為讀表誤差不一等因素。

5、設有過載保護，當力值或位移超出試驗機額定理論值，自動停止試驗

主要技術參數：

法向載荷P     0-300kN

法向過載保護     超滿負荷2%

法向工作行程S     0-100mm

橫向載荷Q     0-300kN

橫向過載保護     超滿負荷2％

橫向工作行程S     0-150mm

法向空間     ≤450mm

橫向空間     ≤200mm

剪切載荷速度V     0-30kN/S（可調）

載荷指示方式     數顯

載荷指示精度     ±1％

位移測量     光電編碼器測量，數顯表直接讀?。?.01mm）

加載方式     電動液壓

控載方式     手動無級調速

電機功率     0.75KW

工作電壓     380V/220V

整機重量     880Kg

外形尺寸     1100x702x1800mm
