主要用途及適用范圍：

該試驗機主要用于對軸類產品進行旋轉彎曲疲勞試驗。其主要原理為：在旋轉軸類產品的懸臂端柔性施加－恒定的徑向試驗力，以檢測在規定的懸臂長度L下，旋轉軸類產品的彎曲疲勞次數。以到達設定的旋轉次數或試驗時間、軸類產品斷裂及出現裂紋或試驗后探傷等現象及方法作為其判定疲勞壽命的依據。

該試驗機以交流伺服電機作為驅動動力源，轉速精度高且可連續調整，試驗軸通過與電機直聯并隨電機同步旋轉；試樣軸懸臂端通過彈簧伺服電機柔性加載系統將試驗力沿試驗軸的徑向豎直地施加在試樣軸上。計算機由軟件控制電機轉速、試驗轉數、試驗時間等參數，自動記錄試驗參數并具有達到設定參數或試樣斷裂自動停機及安全保護等功能。

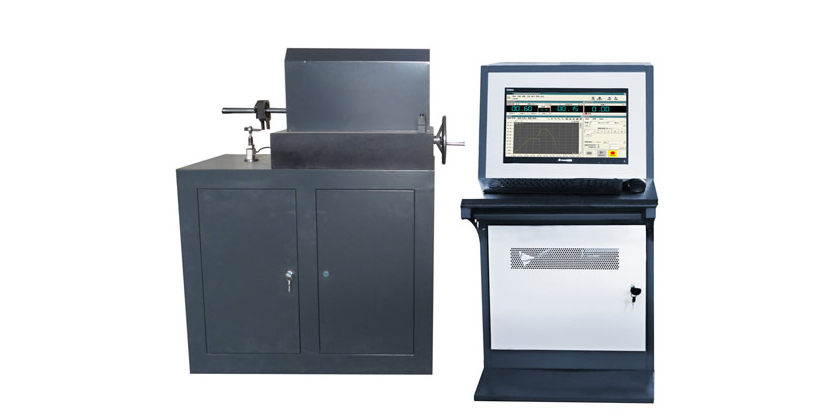

產品圖片：

性能特點：

1、本機采用臥式結構，電機帶動試驗軸作旋轉運動，速度無級可調；

2、試驗力通過彈簧伺服電機柔性加載系統沿試驗軸的徑向豎直地施加在試驗軸的懸臂端，且保持試驗力恒定；為保持試驗力的平穩柔性施加而非剛性施加，本方案采用伺服電機驅動加載彈簧由計算機閉環控制來實現，試驗力的測量由串聯在其中的高精度耐疲勞力傳感器完成，這樣可提高試驗結果的重復性和置信水平。

3、計算機計數器自動計數，達到規定次數、試驗時間或試樣斷裂后，自動停機并自動保存試驗數據。

4、試驗旋轉次數、試驗時間及試驗力由試驗者任意設置。

5、試驗測試功能：Win7中文操作平臺，具有變結構PID參數調節功能。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果（試驗力、峰值、轉數、位移、時間等）；可實時顯示試驗過程各種相關參數圖形；可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限。不同的用戶可進入不同的管理界面、分三級用戶管理權限。

6、整機利用全數字交流伺服控制系統及STC300數字式數據采集處理系統。

7、用戶也可以提供相關的技術標準，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。

8、【軟件操作】

      8.1控制模式采用智能專家設置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗。

      8.2Win7全中文界面，人機對話方式。試驗的全部操作均借助CRT，通過計算機鍵盤與鼠標完成，各種試驗曲線（試驗力-時間曲線、試驗力-位移等）試驗機工作狀態等。

      8.3輸出打印各種試驗報表格式（報表格式可以Excel或Word格式輸出）。

      A. 試驗過程可以實現模擬再現。

      B.試驗機可以實現連續工作。試驗過程中無沖擊和震動，具有良好的讀數穩定性。

      C.可以進行數字化調零和標定。

      D.試驗數據采用數據庫管理方式，便于查詢和維護。

      E.軟件系統的操作可以實現三級用戶管理，安全、方便、快捷。

技術參數：

1、試驗轉速：      2000r/min

2、最大加載力：       0-2000N可任意設定（柔性恒定加載）

3、加載力臂長度：  85—200mm可調

4、固定端主軸直徑：   Ф11-Ф30mm

5、實驗前，試樣桿件與連接件可進行扭力預加載，例如70Nm；

6、微機控制，具有試驗力、試驗轉數、試驗時間等參數設定、試件變形測量顯示；

7、斷裂后自動停機、過載報警停機

8、自動生成試驗報告，操作簡單易懂

9、試驗機滿足試件要求：（按用戶要求定制）

10、外形尺寸：    800*600*1200mm（L*W*H）

11、機器重量：     約300kg

12、電機：      1.5kW

13、電源：      220V 5A
