產品簡介：

1、該系統主要用于建筑結構大中型節點試驗、足尺結構試驗以及大型結構模型試驗（如柱、梁、節點、框架等）。

2、該系統豎向（垂向）荷載2000kN，側向（水平）荷載800kN，加載框架為兩立柱龍門式框架自反力結構，上下橫梁各一支，立柱四支，上下橫梁采用箱型鋼梁制作。上下橫梁高度可按模數調節，上下橫梁工作面安裝平行直線導軌，導軌上安裝可任意移動的小車平臺，以安裝加載點及支座。移動立柱、移動豎梁可安裝在下橫梁的軌道上或側面，位置任意可調，以方便進行不同類型的實驗；配有旋轉式電動固定吊車1臺，起重噸位≥1噸。四立柱自反力框架結構，移動加載橫梁與四立柱無間隙緊密連接，試驗空間可調?？刂破骺蓪?shí)現多通道協調加載，保證垂向加載點和水平加載點具有很好的隨動能力。

3、該系統要求整體框架有足夠的剛度，底座、立柱、移動橫梁采用等強度梁焊接結構，承載水平力的立柱須帶有斜支撐，以抵抗試件的側向加載力；每個立柱中須有預應力拉桿進行預緊，使立柱與底座間緊密連接，整體框架結構要進行有限元分析。

4、該系統應具有等速試驗力、等速位移、試驗力保持、多通道協調加載等多種控制模式。并具有試驗數據、曲線的屏幕顯示、磁盤存儲、數據庫管理等功能，還具有網絡接口，可以實現試驗數據的網絡傳輸功能。

5、該系統由：主機加載框架、電液伺服油源、作動器、隨動裝置、橫梁舉升裝置、冷卻系統、強電控制系統、控制器、數據處理軟件、油源及冷卻系統等組成。

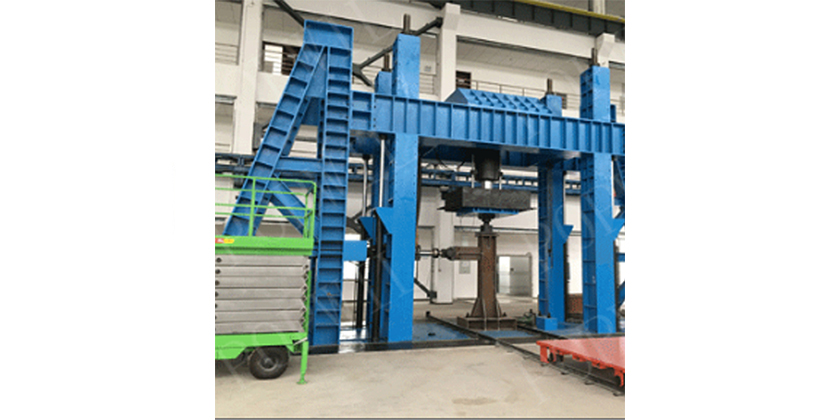

產品圖片：

產品簡介：

1、該系統主要用于建筑結構大中型節點試驗、足尺結構試驗以及大型結構模型試驗（如柱、梁、節點、框架等）。

2、該系統豎向（垂向）荷載2000kN，側向（水平）荷載800kN，加載框架為兩立柱龍門式框架自反力結構，上下橫梁各一支，立柱四支，上下橫梁采用箱型鋼梁制作。上下橫梁高度可按模數調節，上下橫梁工作面安裝平行直線導軌，導軌上安裝可任意移動的小車平臺，以安裝加載點及支座。移動立柱、移動豎梁可安裝在下橫梁的軌道上或側面，位置任意可調，以方便進行不同類型的實驗；配有旋轉式電動固定吊車1臺，起重噸位≥1噸。四立柱自反力框架結構，移動加載橫梁與四立柱無間隙緊密連接，試驗空間可調。控制器可實現多通道協調加載，保證垂向加載點和水平加載點具有很好的隨動能力。

3、該系統要求整體框架有足夠的剛度，底座、立柱、移動橫梁采用等強度梁焊接結構，承載水平力的立柱須帶有斜支撐，以抵抗試件的側向加載力；每個立柱中須有預應力拉桿進行預緊，使立柱與底座間緊密連接，整體框架結構要進行有限元分析。

4、該系統應具有等速試驗力、等速位移、試驗力保持、多通道協調加載等多種控制模式。并具有試驗數據、曲線的屏幕顯示、磁盤存儲、數據庫管理等功能，還具有網絡接口，可以實現試驗數據的網絡傳輸功能。

5、該系統由：主機加載框架、電液伺服油源、作動器、隨動裝置、橫梁舉升裝置、冷卻系統、強電控制系統、控制器、數據處理軟件、油源及冷卻系統等組成。

產品圖片：

主要技術參數：

1、主機框架

      1.1有效試驗空間：2000mm×1800mm×1200mm（長×寬×高），試驗空間可調；

      1.2主機滿載荷變形：＜0.1mm；

      1.3整機重量不小于13T；

      1.4隨動方式：水平、垂向平面兩維隨動；

      1.5帶有液壓升降系統，方便部件更換和試件擺放。

2、豎向/側向作動器

      2.1 豎向加載點：1個

      2.2 豎向加載行程：0～500.0mm；

      2.3 側向加載點：1個；

      2.4 側向加載行程：0～500.0mm；

      2.5 可同步加載：<0.05mm差值；

      2.6 豎向最大加載能力：2000.0kN；

      2.7側向最大加載能力：800.0kN；

      2.8 液壓系統壓力：25.0MPa；

      2.9 加載力值精度：<±1.0%F.S；

      2.10 加載力值分辨率：0.2kN；

      2.11 加載力值精度：<±0.5%F.S；

      2.12 力值綜合精度：≤0.03%F.S；

      2.13 力傳感器靈敏度：2.0mV/V±0.25%；

      2.14 力傳感器線性：≤0.03%F.S；

      2.15 力傳感器蠕變：≤0.05%F.S/30min；

      2.16 位移測量精度：<±0.5%F.S；

      2.17 位移分辨率：0.01mm/P；

      2.18 位移線性精度：0.05%FS；

      2.19 位移顯示分辨率：0.05mm；

      2.20 位移測量精度：<±1.0%F.S；

      2.21 位移測量分辨率：0.05mm；

      2.22 保載精度：<±0.5%F.S；

      2.23豎向作動器位移速度： 0.1mm/min~100mm/min；

      2.24側向作動器位移速度： 0.1mm/min~100mm/min；
