產品簡介:

微機控制腳手架扣件專用試驗機按照GB/T15831-2006《鋼管腳手架扣件》GB/T24911-2006《碗扣式鋼管腳手架構件》試驗方法進行設計。能夠滿足直角扣件、旋轉扣件抗滑性能試驗和抗破壞性能試驗、直角扣件扭轉剛度性能試驗、對接扣件抗拉性能試驗、底座抗壓性能試驗。

為了推廣承插型盤扣式支架，濟南普業聯合建科院針對盤扣架推廣過程中缺乏有效的檢測設備，該試驗機增加輔具還可完成承插型盤扣式鋼管支架構件強度試驗。符合JGT503-2016《承插型盤扣式鋼管支架構件》。

盤扣架作為一種新型支架體系，具有搭設高度高，承受荷載大和穩定性好等特點，在工程實踐中已經得到了大量運用，并取得了良好的效果。盤扣架具有很多優點，在經濟性、安全性以及適應性等方面都明顯優于傳統的支架體系。

該機采用計算機控制、采集、分析和處理試驗數據，繪制應力-應變、力-時間、應力-位移等曲線，并可打印試驗報告；該機使用新控制技術，通過交流數字控制器，控制伺服馬達帶動減速機，使兩副高精度杠移動試臺，試臺能以0.05～200mm/min速度運行。在測力源上使用高精度輪輻式傳感器，其精度達到1％，靈敏度高，整個系統達到1級精度；配備主流品牌商用計算機作為控制機，進行試驗參數的設定、工作狀態控制、數據采集、處理分析、顯示及打印試驗結果等；在測量控制系統上配置SMART TEST控制系統。
WD-J系列電子拉力試驗機按照GB/T16491-2008《電子式萬能試驗機》國標制造，產品質量完全符合GB/T12160-2002、GB/T16825-1997、GB/T228.1-2010、GB/T15831-2006《鋼管腳手架扣件》GB/T24911-2006《碗扣式鋼管腳手架構件》等國標要求。

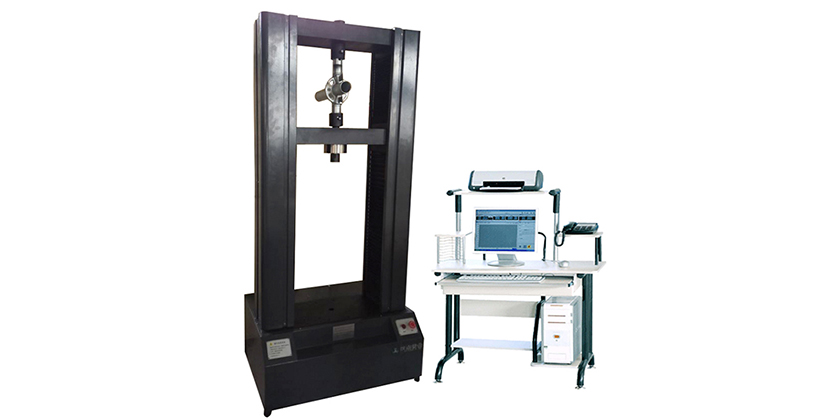

產品圖片：

功能特點:

1、用戶界面支持Win7，實時曲線顯示，報表、曲線處理，曲線圖像化，軟件結構模塊化，數據的存儲和處理基于MS-ACCESS 數據庫，便于與OFFICE 等辦公軟件連接。

2、擁有強大的試驗管理功能，試驗單位可根據需求任意設定。

3、可根據不同用戶的標準需求添加相應的試驗方案，試驗時只要選擇相應的試驗方案，即可根據標準要求完成試驗，并輸出滿足標準要求的試驗報告。

4、試驗過程及設備狀態實時顯示，如：設備運行狀態、程序控制運行步驟、引伸計切換切換提示完成等。


5、強大的曲線分析功能

可選擇負荷-變形、負荷-時間等多種曲線，實時顯示其中一種或多種。同組試樣的曲線可使用不同顏色迭加對比，遍歷曲線，試驗曲線上的任意段可進行局部放大分析，并且支持在試驗曲線上顯示和標注各特征點，還可以在曲線上自動或手動取點進行對比分析，標注了特征點的曲線亦可以在試驗報告中打印輸出。

6、Smarttest軟件可設置自動判斷，在試樣屈服結束后將變形切換為位移采集，并在操作界面提醒用戶“變形切換結束，可以去掉引伸計”。

7、自動返回：移動橫梁可自動返回試驗初始位置。

8、自動校準：負荷、伸長可按所加標準值自動標定。

9、量程模式：全量程不分檔。
      1）模塊單元：多種附件靈活互換，模塊化的電氣硬件便于功能擴展和維修；
      2）自動切換：試驗過程中顯示曲線根據試驗力和變形量大小自動變換量程。

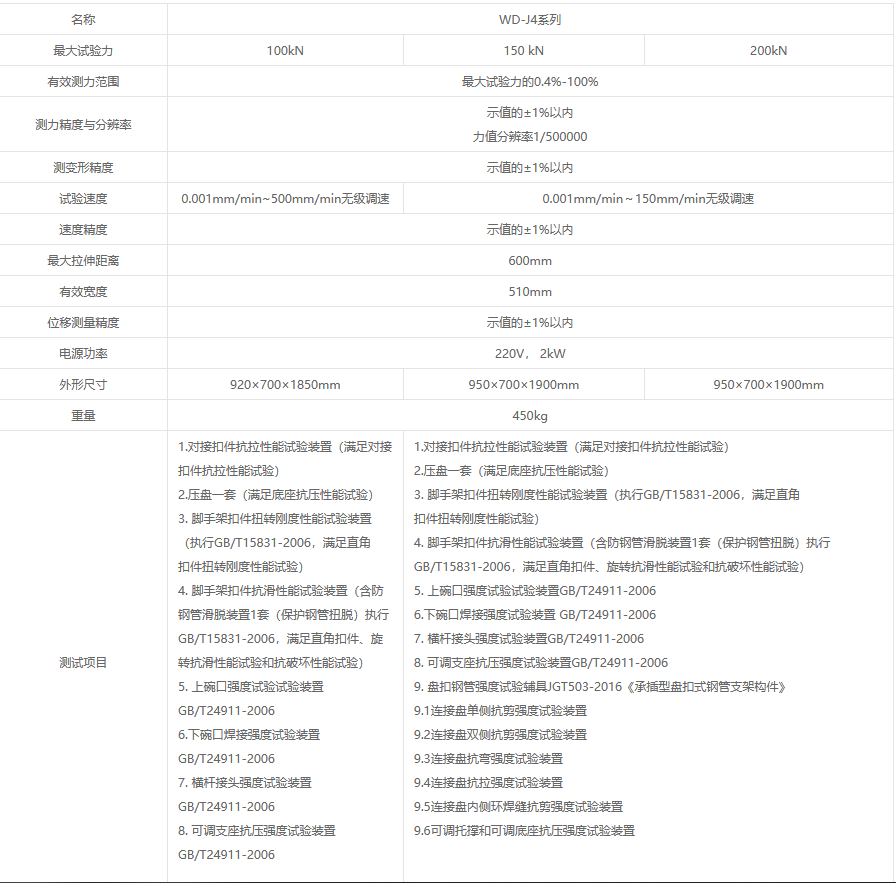

技術參數：
