產品簡介：

WDW-05T型微機控制高低溫電子萬能試驗機是專門針對高等院校、科研院所、生產廠家而設計的新一代雙空間微機全閉環控制操作的電子萬能試驗機。

產品詳情：

試驗機主機與輔具的設計借鑒了國外的尖端技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過控制器，經調速系統控制交流伺服電機轉動，經減速系統減速后通過精密絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，無污染、噪音低，效率高，具有非常寬的調速范圍和橫梁移動距離，另外可配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

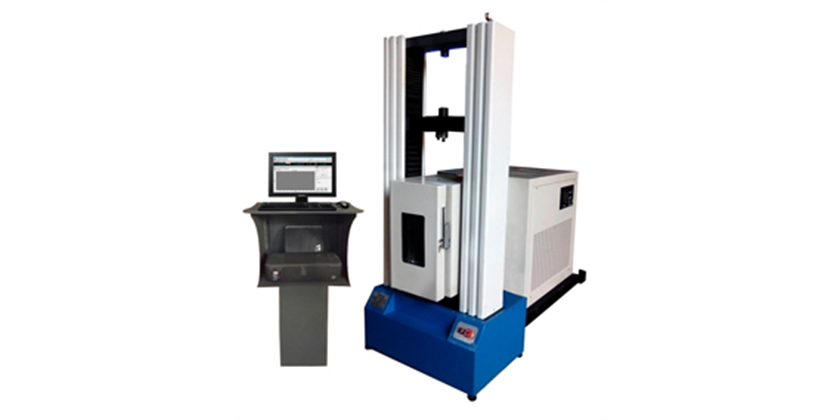

產品圖片：

主要功能及特點：

       （一）試驗機主機部分

1、主機：

1.1 該機采用高強度門式單空間結構；（下空間完成拉、壓試驗）。

1.2 調速系統采用交流伺服調速系統及伺服電機，性能穩定可靠，具有過流、過壓、過載等保護裝置。調速范圍可達0.01～500mm/min。

1.3 傳動部分采用圓弧同步齒形帶傳動，帶動進口精密滾珠絲杠副，傳動平穩，噪音低，傳動效率高。

2、控制系統、操作軟件及數據處理系統

2.1 計算機控制系統為全閉環控制操作，具有集成度高、性能穩定、調整方便等優點?？梢詫?shí)驗數據進行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫或大型數據庫的方式保存，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。對于用戶自定義的各種word報表，該軟件可輕松實現訪問，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟件可處理試驗力、位移、時間的原始數據及由此派生的曲線。

2.2 保護功能:該機具有軟件和機械兩種限位保護方式,超過負荷自動停機的比例可動態設定;具有過流、過壓、過載等多種保護功能。

2.3 對于負荷通道可實現自動標示，直觀方便。還可實現分段標定，這樣充分解決了各個傳感器線性度不好的問題。

2.4 批量試驗可實現曲線的分層次顯示，曲線自動跟隨。

2.5 該軟件可實現用戶自定義的速度設定，速度的計算機調整。還可實現高精度的速度標定，隨時調整速度檔位和編碼。

2.6 監測試驗過程：對試驗過程中的試驗力、位移、曲線等多種參數可實現實時顯示。

2.7 軟件權限分級管理功能：為了提高軟件及數據的安全性，該軟件可以通過設置不同的密碼保護來實現分權限管理功能。

2.8 結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析。

2.9 可根據用戶需要選擇負荷～時間、負荷～位移、位移～時間等曲線來進行試驗及數據顯示、存儲、分析及打印。

2.10曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量。

2.11結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對。

2.12力接口：力通道接口及試驗軟件可根據用戶需要配備各種傳感器，并能進行標定、修改參數及正常試驗。

2.13數據采樣頻率：可根據用戶試驗要求選擇高速采樣頻率。

3、特殊附具：除配有標準附具外，也可根據用戶需要配備特殊附具（如土工布、鋁箔、紙張、塑料橡膠等）。

（二）-60℃～﹢250℃（恒溫250℃）高低溫環境箱箱部分（可移動式）

高低溫環境箱箱可用于各種金屬、非金屬材料（橡膠、塑料等）在低溫環境下的力學性能試驗，可與電子萬能試驗機，液壓萬能試驗機，電液伺服試驗機，蠕變持久試驗機等配套使用。

該系統采用加熱與壓縮機制冷平衡、加熱功率受控制器控制,工作原理是控制器通過溫度傳感器檢測的溫度值與控制器設定值比較,經過一系列運算后,調節加熱固態繼電器的通斷時間,從而達到調節加熱功率的目的。能夠確保環境箱恒溫區內，溫度任意設定并可保持高精度溫度。本低溫箱采用壓縮機制冷便于維護。具有降溫速度快，箱內溫度均勻穩定，使用方便等優點。避免了使用液氮制冷，損耗液氮的弊端。

        技術參數：

（一）主機部分主要技術指標：

1、試驗力：    5—50KN（可根據用要求標定試驗力）

2、測 量 范 圍：   試驗力的1%~100%

3、試驗機精度級別：1級

4、試驗力準確度：  優于示值的±1%

5、橫梁位移測量：  分辨率為0.01mm

6、變形準確度：    優于示值的±1%

7、調 速 范 圍：   0.01-500mm/min

8、試驗寬度：   400mm

9、中橫梁垂直行程：1000mm

10、變形示值誤差極限：  示值的±1%以內

11、變形分辨率：      0.01mm

12、變形速率控制精度：
         速率<0.05%FS時為±2%設定值
         速率≥0.05%FS時為±1%設定值

13、位移速率控制精度：
         速率<0.01mm/min時,設定值的±1%
         速率≥0.01mm/min時,設定值的±0.5%內

14、恒力、恒變形、恒位移控制范圍:   0.5%~100%FS

15、恒力、恒變形、恒位移控制精度:  設定值<10%FS時,設定值的±1%以內   設定值≥10%FS時,設定值的±0.1%以內

16、主機形式：   門式框架結構

17、主機尺寸：   920×700×1850mm

18、 重量：   500Kg

19、 工作環境：   室溫～45℃，濕度20%～80%

（二）高低溫環境箱部分技術指標：

1、工作溫度范圍：-60～-250℃（恒溫250℃，其它溫度可定制））

2、恒溫區長：  200    （需超長恒溫區可協商）

3、溫度精度： ±2

4、控溫器：采用AI人工智能高精度工業調節器

5、高低溫箱結構：箱式

6、控溫范圍：-60～-250℃

7、溫度波動度≤±1℃

8、高低溫箱控制段數：一段（箱內空氣內循環）

9、低溫箱內有效尺寸：240x400 x400 （寬深高）

10、低溫箱外形尺寸：380×600×600（寬深高）
