技術說明及使用范圍:

1、WD-P6305G微機控制（高溫）電子萬能試驗機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，可進行各種絕緣材料的拉伸、壓縮、彎曲、撕裂、剪切、剝離等項目的檢測。廣泛用于航天航空、石油化工、機械制造、車輛制造、電線電纜、紡織纖維、塑料橡膠、陶瓷建材、食品、醫藥包裝、金屬材料及制品等行業。

2、該機采用計算機控制、采集、分析和處理試驗數據，繪制應力-應變、力-時間、應力-位移等曲線，并可打印試驗報告；該機使用新控制技術，通過交流數字控制器，控制伺服馬達帶動減速機，使兩副高精度杠移動試臺，試臺能以0.001～250mm/min速度運行。在測力源上使用高精度輪輻式傳感器，其精度達到0.5％，靈敏度高，整個系統達0.5級精度；配備主流品牌商用計算機作為控制機，進行試驗參數的設定、工作狀態控制、數據采集、處理分析、顯示及打印試驗結果等；在測量控制系統上配置SMART TEST控制系統。

A簡述:

該高溫試驗電爐采用圓筒對開式結構，三段控制，由試驗電爐、溫度控制器、高溫拉桿、高溫夾頭、高溫引伸計（選配）及支架車等組成。溫度控制器采用PID模糊控制方式，試驗溫度過沖小，控制精度高，是高等院校、科研機構、廠礦材料研究單位的性能材料實驗設備。
可以根據使用環境要求與主機任意組合使用，可完成多種金屬、非金屬的高溫拉伸試驗并能達到各種特殊行業的使用要求做常溫試驗時只須把高溫爐移開，可完全滿足GB/T/T4388—2006,HB5195—1996中圓棒試樣、矩形試樣、管材等，在特殊環境溫度下的強度檢驗。

B主要性能特點:

1、高溫爐采用簡式對開結構，電阻絲加熱，通過控制加熱輸出功率百分比，實現溫度控制精度。

2、溫度控制器采用先進的控制方式，試驗全過程溫度不過沖且波動度小具體為三段三回路可控硅移相過零觸發結合PID對試驗電爐進行整體控制。

3、高溫爐裝置配備一個可移動支架，使用時將高溫爐推入試驗空間，做常溫試驗時，將高溫爐移開。

4、試樣變形采用雙路引伸計進行測量。

C技術性能:

1、工作溫度：室溫℃～1100℃

2、均熱區長度：100㎜

3、溫度精度

4、爐膛內徑×長度：φ90×350   約

5、爐外形尺寸：￠320×380㎜    約

6、對開式三段加熱

7、升溫功率可用控溫儀進行調節

D系統配置:

1、對開式三段控制式電爐（不銹鋼）

2、溫度控制器系統由控溫單元（智能PID調節）

3、K型測溫?zé)犭娕迹ê呒?jí)補償導線）

4、高溫拉伸附具：棒試樣夾頭M12/M16和 1-4板式樣

5、高溫變形測量裝置：（在高溫環境下測量材料的變形）

6、雙邊應變式引伸計：50/10

7、電爐可轉動式支臂系統

8、循環水冷卻系統（含不銹鋼水箱、水泵等）

質量保證:

WD-P電子拉力試驗機按照GB/T16491-2008《電子式萬能試驗機》國標制造，產品質量完全符合JJG 475-2008、GB/T16825.1-2008、GB/T 228.1-2010《金屬材料室溫拉伸試驗方法》、GB/T7314-2005《金屬材料室溫壓縮試驗方法》、GB/T 4338-2006《 金屬材料高溫拉伸試驗方法》等國標要求。

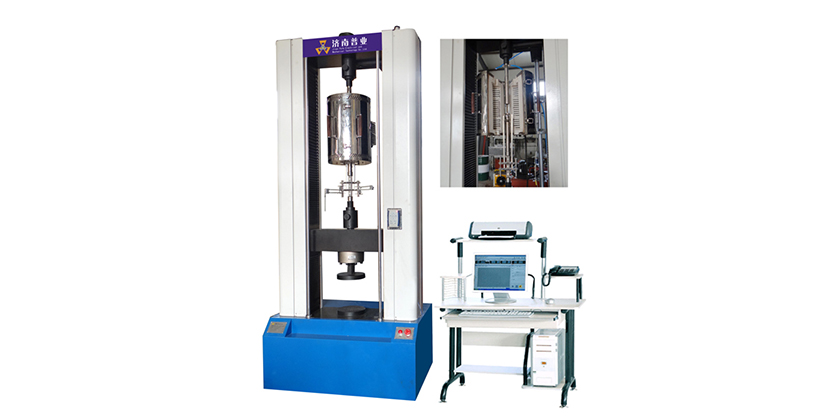

產品圖片：

技術說明及使用范圍:

1、WD-P6305G微機控制（高溫）電子萬能試驗機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，可進行各種絕緣材料的拉伸、壓縮、彎曲、撕裂、剪切、剝離等項目的檢測。廣泛用于航天航空、石油化工、機械制造、車輛制造、電線電纜、紡織纖維、塑料橡膠、陶瓷建材、食品、醫藥包裝、金屬材料及制品等行業。

2、該機采用計算機控制、采集、分析和處理試驗數據，繪制應力-應變、力-時間、應力-位移等曲線，并可打印試驗報告；該機使用新控制技術，通過交流數字控制器，控制伺服馬達帶動減速機，使兩副高精度杠移動試臺，試臺能以0.001～250mm/min速度運行。在測力源上使用高精度輪輻式傳感器，其精度達到0.5％，靈敏度高，整個系統達0.5級精度；配備主流品牌商用計算機作為控制機，進行試驗參數的設定、工作狀態控制、數據采集、處理分析、顯示及打印試驗結果等；在測量控制系統上配置SMART TEST控制系統。

A簡述:

該高溫試驗電爐采用圓筒對開式結構，三段控制，由試驗電爐、溫度控制器、高溫拉桿、高溫夾頭、高溫引伸計（選配）及支架車等組成。溫度控制器采用PID模糊控制方式，試驗溫度過沖小，控制精度高，是高等院校、科研機構、廠礦材料研究單位的性能材料實驗設備。
可以根據使用環境要求與主機任意組合使用，可完成多種金屬、非金屬的高溫拉伸試驗并能達到各種特殊行業的使用要求做常溫試驗時只須把高溫爐移開，可完全滿足GB/T/T4388—2006,HB5195—1996中圓棒試樣、矩形試樣、管材等，在特殊環境溫度下的強度檢驗。

B主要性能特點:

1、高溫爐采用簡式對開結構，電阻絲加熱，通過控制加熱輸出功率百分比，實現溫度控制精度。

2、溫度控制器采用先進的控制方式，試驗全過程溫度不過沖且波動度小具體為三段三回路可控硅移相過零觸發結合PID對試驗電爐進行整體控制。

3、高溫爐裝置配備一個可移動支架，使用時將高溫爐推入試驗空間，做常溫試驗時，將高溫爐移開。

4、試樣變形采用雙路引伸計進行測量。

C技術性能:

1、工作溫度：室溫℃～1100℃

2、均熱區長度：100㎜

3、溫度精度

4、爐膛內徑×長度：φ90×350   約

5、爐外形尺寸：￠320×380㎜    約

6、對開式三段加熱

7、升溫功率可用控溫儀進行調節

D系統配置:

1、對開式三段控制式電爐（不銹鋼）

2、溫度控制器系統由控溫單元（智能PID調節）

3、K型測溫?zé)犭娕迹ê呒?jí)補償導線）

4、高溫拉伸附具：棒試樣夾頭M12/M16和 1-4板式樣

5、高溫變形測量裝置：（在高溫環境下測量材料的變形）

6、雙邊應變式引伸計：50/10

7、電爐可轉動式支臂系統

8、循環水冷卻系統（含不銹鋼水箱、水泵等）

質量保證:

WD-P電子拉力試驗機按照GB/T16491-2008《電子式萬能試驗機》國標制造，產品質量完全符合JJG 475-2008、GB/T16825.1-2008、GB/T 228.1-2010《金屬材料室溫拉伸試驗方法》、GB/T7314-2005《金屬材料室溫壓縮試驗方法》、GB/T 4338-2006《 金屬材料高溫拉伸試驗方法》等國標要求。

技術參數:

1、規格：WD-P6305G；

2、精度等級：0.5級；

3、最大負荷：300kN；

4、有效測力范圍： 2%～100%全程不分檔；

5、測力精度 ：示值的±0.5%以內；

6、試驗力示值分辨率：最大試驗力的1/300000

7、變形測量范圍：0.2%-100%FS

8、變形測量誤差：示值的±0.5%以內

9、變形分辨力：最大變形的1/300000

10、位移速度控制范圍：0.001mm/min ~ 250mm/min無級調速

11、位移示值誤差：示值的±0.5%以內

12、位移分辨率：0.015μm

控制參數:

1、力控速率調節范圍：0.005-5%FS/S；

2、力控速率相對誤差：設定值的±1%以內；

3、變形速率調節范圍：0.02—5%FS/S；

4、變形控制速率相對誤差：速率 <0.05%FS時，為設定值的±2%以內；

                                           速率≥0.05%FS時，為設定值的±0.5%以內；

5、橫梁速度調節范圍：0.001—250mm/min；

6、橫梁速度相對誤差：速率 < 0.01mm/min時，設定值的±1.0%以內；
                                           速率≥0.01mm/min時，設定值的±0.2%以內；

7、恒力、恒變形、恒位移控制范圍：0.5%--100%FS；

8、恒力、恒變形、恒位移控制精度：
      設定值<10%FS時，為設定值的±1%以內；
      設定值≥10%FS時，為設定值的±0.1%以內；

其它參數：

1、有效試驗寬度：550mm；

2、有效拉伸空間：800mm；

3、有效壓縮空間：600mm;

4、試臺安全裝置：電子限位保護；

5、試臺返回：手動可以最高速度返回試驗初始位置，自動可在試驗結束后自動返回；

6、超載保護：超過最大負荷10%時自動保護；

7、漏電保護：漏電自動保護。

8、電機：AC220V±10%   1.5KW；

9、主機尺寸：1040×710×2450mm；

10、主機重量：1800kg.

高溫爐試驗裝置（室溫-1100℃）
