一、用途

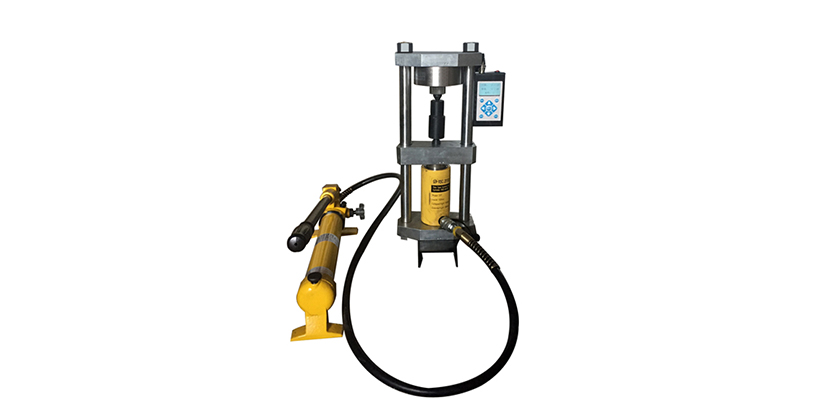

巖石點荷載試驗儀是一種用于巖石點荷載試驗、測定巖石點荷載強度指數的測試儀器。根據巖石點荷載強度指數，可以計算確定巖石的單軸抗壓強度，判定巖石的各向異性（即不同點載荷強度中大與小值之比），確定風化帶，預估鑿巖速度，對巖石進行分級等等。

巖石點荷載試驗儀是一種適合于施工現場使用的測試儀器。點荷載測試對巖樣的制備要求較低，可以是工程勘探的巖芯試樣，也可以是稍加修整的不規則試樣。試樣制備不需專門機械加工，與常規測試相比，具有測試速度快，試驗周期短，方法簡便，成本低廉的特點?？蓮V泛應用于地質、礦山、水電、鐵路和交通等建設工程的現場試驗之中。

巖石點荷載試驗已于1972年由巖石力學學會試驗方法委員會正式列為測定巖石強度的方法之一，巖石力學學會試驗方法委員會于1985年又對該方法進行了修訂。巖石點荷載強度已在我國的國家標準和許多部門規范中得到廣泛應用。

二、結構及特點

1、采用臥式結構，加力方便，穩定性好。

2、反力架采用圓筒狀構造，對中性好，不偏心，結構堅固、緊湊，能夠滿足高強度、大巖芯試樣的測試要求。

3、千斤頂裝于圓筒外殼體上，選用優質高強材料加工，結構緊湊合理，外形美觀，重量輕，攜帶方便。

4、加載錐頭用硬質合金材料制造，強度高、經久耐用。

5、采用應變式傳感器和液晶顯示儀表構成獨立的電子測力系統，具有分辨率高、測試精度高、讀數方便的特點。

6、采用9V方塊電池供電，方便野外使用。

三、使用說明

1、按巖石試驗規程要求準備好試祥。

2、檢查試驗儀安放是否平穩，千斤頂加載及卸荷是否正常，檢查千斤頂與壓力框間的球座應對中。

3、按試樣高度調節千斤頂中間螺桿，使下壓頭底板上升（或下降）到適當高度，用千斤頂加壓桿擰緊千斤頂?shù)撞柯萁z。

4、將試樣放入上、下壓頭之間，選好受壓點位置，同時給千斤頂加荷，使試樣和壓頭完全接觸。

5、按試樣在10-20秒時間剪破的速度，對千斤頂進行加荷，直至試樣破損。

6、拉桿上垂直向位移標尺可以讀出試驗前后的升垂直位移變化。

7、具體試驗要求及計算可參見相應試驗規程。

8、試驗結束，放松千斤頂?shù)撞柯萁z（用加力桿），用手按下千斤頂螺桿上端使千斤頂復位。清理好上、下壓力板之間的碎石，準備下次試驗。

9、試驗壓力值直接由液晶屏幕顯示。
