杯突試驗機試驗原理： 　　

將一個端部為球形的沖頭對著一個被夾緊在墊模和壓膜內的試樣進行沖壓形成一個凹痕，直到出現一條穿透裂紋，沖頭位移測得的凹痕深度即為試驗結果。 　　

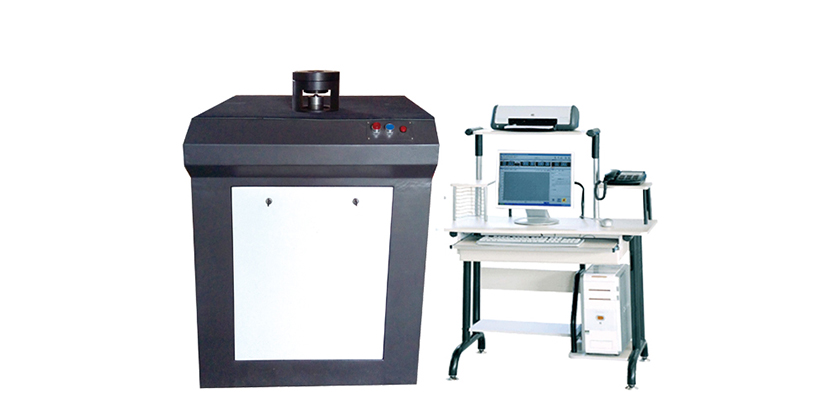

試驗設備：GBW-60B 可實現GB/T4156-2007《金屬材料 薄板和薄帶埃里克森杯突試驗方法》，滿足JJG 583-88、JB/T7408-94的要求，還采用了ASTME643-2008的標準，檢驗金屬薄板和帶材在試驗過程中的 塑性變形性能。 　　

1、該杯突試驗機采用了新型的 結構原理，為 伺服電機恒速度加載，可實現恒速率控制，由PC計算機控制沖壓過程，沖壓速度可無級調速、預先調定。（過去油缸油源加力無法實現恒速率控制）。 　　

2、夾緊力由 液壓油源獨立加載，夾緊力可調整， 數據同步顯示、可獨立標定。 　　

3、 測力裝置已改過去 液壓傳感器為 輪輻式傳感器，杯突值測量為 編碼器測量，結合輪輻式傳感器（直接測力）大大提高了 試驗機測量杯突值的準確性和可靠性。 　　

4、杯突夾具更換方便、試樣裝卸簡便，試樣放入后，按自動按鈕即可完成夾緊，試驗參數可輸入、更改，沖壓過程全自動一鍵完成、無人為影響，可實現 閉環控制，沖壓力值下降判斷試樣出現裂紋自動停車，同時易于觀察試驗過程，能更準確的判斷出現裂紋瞬間的杯突值。試驗數據計算機顯示，并有峰值記憶功能，即大沖壓力、杯突值等，實現試驗結果的報表、存儲、批次、曲線繪制等，變形高度自動記憶，一次試驗結束可自動恢復到待試驗狀態。 　　

主要技術參數： 　　

1、大測試厚度： 標準杯突試驗0.05～3mm（ 高精度傳感器，可實現超薄板材試驗） 　　

2、板材大寬度：90-100mm； 　　

3、沖頭大行程，60mm； 　　

4、大沖杯負荷60kNmax； 　　

5、大夾緊負荷10kN； 　　

6、數顯分辨率：0.01mm； 　　

7、試驗力 測量精度：±1%； 　　

8、變形精度：±0.5%； 　　

9、試驗速度：0.05mm/min -200mm/min（無級調速）； 　　

10、杯突試驗?zāi)＞咭?guī)格： 　　

●標準沖頭球：φ20±0.05mm 　　

●標準墊?？讖剑害?3±0.1mm 　　

●標準固定模孔徑：φ27±0.05mm 　　

11、計算機顯示內容：夾緊負荷、沖壓力、位移及杯突值、速率、試驗曲線等； 　　

12、控制方式：計算機自動實現試驗過程； 　　

13、 后臺數據庫采用ACCES，可按用戶要求提供多種格式的數據傳輸軟件； 　　

14、 液壓油：N46號液壓油（一般加油站可購到）； 　　

15、外形尺寸：780×780×1100（mm）； 　　

16、電源AC380V，AC220V； 　　

17、重量260Kg
