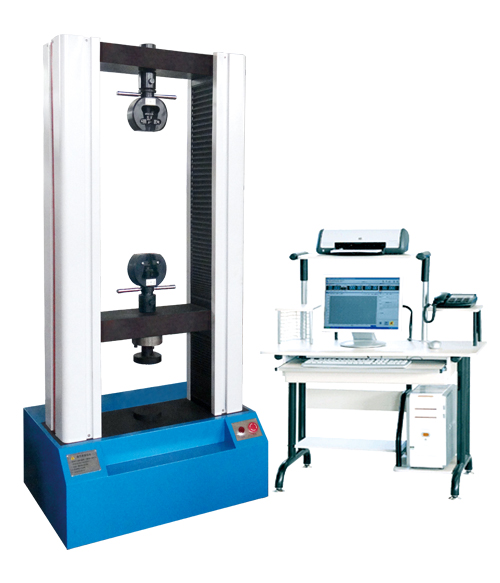

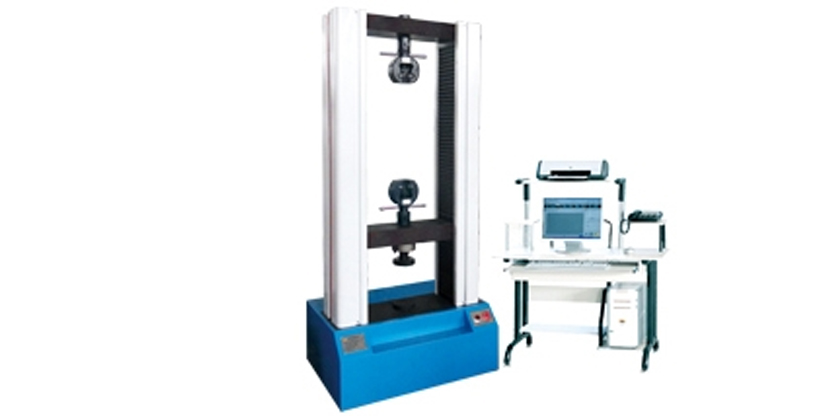

產品名稱：WD-PF系列微機控制防眩板力學性能試驗機

產品簡介

微機控制防眩板力學性能試驗機是我公司專門針對全國交通工程設施中交通道路使用的防眩板，根據GB/T 24718-2009《防眩板》開發的一款防眩板整體力學性能試驗機，該試驗機可完成各種材質、各種外觀、不同功能的防眩板整體力學性能牽引試驗，可計算出防眩板的抗風載荷F，防眩板抗變形量R等參數。增加工裝輔具還可完成其它對金屬、非金屬及復合材料進行力學性能測試。

產品詳情

該機采用計算機控制、采集、分析和處理試驗數據，繪制應力-應變、力-時間、應力-位移等曲線，并可打印試驗報告；該機使用先進控制技術，通過交流數字控制器，控制伺服馬達帶動減速機，使兩副高精度絲杠移動試臺，試臺能以0.001～500mm/min速度運行。在測力源上使用高精度輪輻式傳感器，其精度達到1％，靈敏度高，整個系統達到1級精度；配備主流品牌商用計算機作為控制機，進行試驗參數的設定、工作狀態控制、數據采集、處理分析、顯示及打印試驗結果等；在測量控制系統上配置SMART TEST控制系統。
防眩板抗風荷載試驗機試驗過程：

抗風載荷F

將防眩板底部固定于試驗平臺上，板的中部用標準夾具夾持，以標準夾具的中點為力學牽引點，用剛性連接介質通過定滑輪與力學試驗機牽引系統牢固連接，牽引點應與定滑輪下緣在同一直線上，且牽引方向應垂直于防眩板板面，在連接介質完全松弛的情況下，以100mm/min的速度牽引，直至板面破裂或已經達到大負荷時，停止試驗，所受大牽引負荷即為試樣的抗風載荷，如此共進行3組試驗，取3次試驗結果的算術平均值為測試結果。

抗變形量R

試驗設備設置同抗風載荷，將防眩板固定于試驗平臺上，并與試驗機良好連接，標記出上端到操作臺平面的投影S，啟動試驗機，以15mm/min的速度進行牽引，當牽引負荷達到表2中相應規格的抗風載荷時，停止?fàn)恳?，卸掉施加?fù)荷，使防眩板自由彈性恢復，5min后作板上端到操作臺平面的投影。如此共進行3組試驗，取3次試驗結果的算術平均值為測試結果。

功能特點

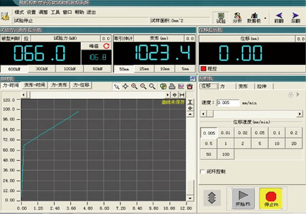

1、用戶界面支持Win7，實時曲線顯示，報表、曲線處理，曲線圖像化，軟件結構模塊化，數據的存儲和處理基于MS-ACCESS 數據庫，便于與OFFICE 等辦公軟件連接。
