主要用途

該試驗機可測試柔性石墨填料環滑動摩擦系數等試驗，是國內摩擦磨損試驗機的一種基本機型，還可對各種金屬材料及非金屬材料（尼龍、塑料等）在滑動摩擦、滾動摩擦、滾滑復合摩擦和間歇接觸摩擦等多種狀態下的耐磨性能試驗，并可模擬各種材料在干摩擦、濕摩擦、磨料磨損等不同工況下摩擦磨損試驗?？蓽y定材料的摩擦系數及摩擦功。采用計算機數據處理系統，可時實顯示試驗力、摩擦力矩、摩擦系數、試驗時間等參數，并可記錄試驗過程中摩擦系數-時間等多種試驗曲線。由于該機功能多，結構簡單可靠，使用方便，且在該機型上建立了多個標準試驗方法，且在國外使用較多，所以在國內外摩擦學研究領域有非常廣泛的應用。

試驗機原理簡介

1．傳動系統

能帶動對磨環以給定的速度（2%以內）旋轉，并要求對磨環安裝部位軸的徑向跳動小于0.01mm。

2．加載系統

能對試樣和對磨環施加法向力，到2%以內。

3．測試系統

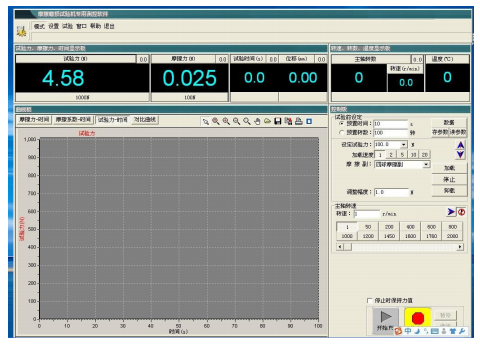

可時實顯示試驗力、摩擦力矩、摩擦系數、試驗時間等參數，并可記錄試驗過程中摩擦系數-時間等多種試驗曲線。

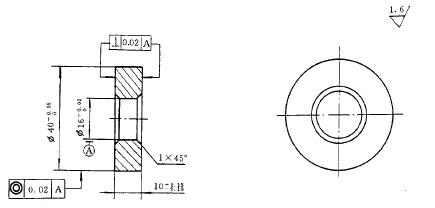

4．對磨環的尺寸見圖A1，材質為45號鋼（熱處理40～45HRC）或馬氏體不銹鋼。對磨環可以重復使用，每次試驗后需要重新磨削，但外徑削減量不大于0.5mm。

5．試樣夾具應保證試樣安裝后無軸向竄動和徑向跳動。

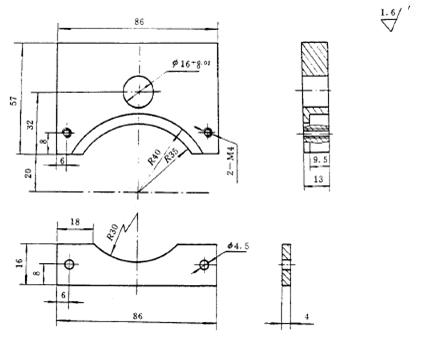

如圖 A2所示的試樣夾具。

試樣

試樣規格為φ80mm×φ60mm ×10mm，試樣表面應平整，無油污及明顯雜質等缺陷。每組試樣不少于 3個。

試驗條件

試驗中，試樣保持靜止，對磨環以200r/min 轉速運行1h，負荷200N。（可根據試驗要求自行更改）

試驗步驟

1．先將試樣牢固地固定于專用夾具上，安裝于試驗機上軸，并使試樣摩擦面與對磨環的交線處于試樣正中。

2．對磨環與試樣摩擦面應用丙酮輕輕擦去油污。

3．將軟件根據試驗要求把各參數設定好，調整零點后開啟試驗機試驗。

4．平穩地加荷至規定值，計算機記錄時間及摩擦力矩。試驗至規定時間后停機，計算機軟件根據記錄參數分析試樣數據。

試驗結果和計算

1單個試樣摩擦系數按式（A1）計算：
           摩擦系數＝M/(r*F)       公式（A1）

式中：M——摩擦力矩，N?m；
                 r——對磨環半徑，m；
                F——試驗負荷，N。

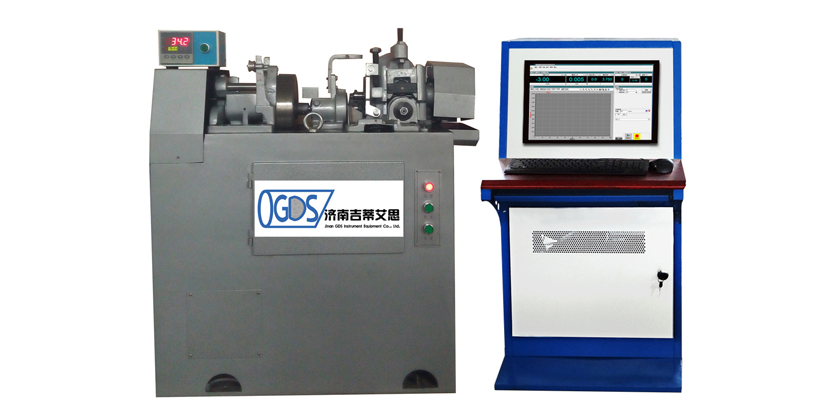

產品圖片
