技術說明及使用范圍：

1．微機控制腳手架扣件專用試驗機按照GB15831-2006《鋼管腳手架扣件》、GB51210-2016《建筑施工腳手架安全技術統一標準》試驗方法進行設計。滿足GB/T24911-2010《碗扣式鋼管腳手架結構力學性能試驗方法》、JGT503-2016《承插型盤扣式鋼管支架構件》，能夠完成直角扣件、旋轉扣件抗滑性能試驗和抗破壞性能試驗、直角扣件扭轉剛度性能試驗、對接扣件抗拉性能試驗、底座抗壓性能試驗。

為了推廣承插型盤扣式支架，濟南普業聯合建科院針對盤扣架推廣過程中缺乏有效的檢測設備，該試驗機增加輔具還可完成承插型盤扣式鋼管支架構件強度試驗。

盤扣架作為一種新型支架體系，具有搭設高度高，承受荷載大和穩定性好等特點，在工程實踐中已經得到了大量運用，并取得了良好的效果。盤扣架具有很多優點，在經濟性、安全性以及適應性等方面都明顯優于傳統的支架體系。

2．該機采用計算機控制、采集、分析和處理試驗數據，繪制應力-應變、力-時間、應力-位移等曲線，并可打印試驗報告；該機使用新控制技術，通過交流數字控制器，控制伺服馬達帶動減速機，使兩副高精度絲杠移動試臺，試臺能以0.001～200mm/min速度運行。在測力源上使用高精度輪輻式傳感器，其精度達到1％，靈敏度高，整個系統達到1級精度；配備主流品牌商用計算機作為控制機，進行試驗參數的設定、工作狀態控制、數據采集、處理分析、顯示及打印試驗結果等；在測量控制系統上配置SMART TEST控制系統。

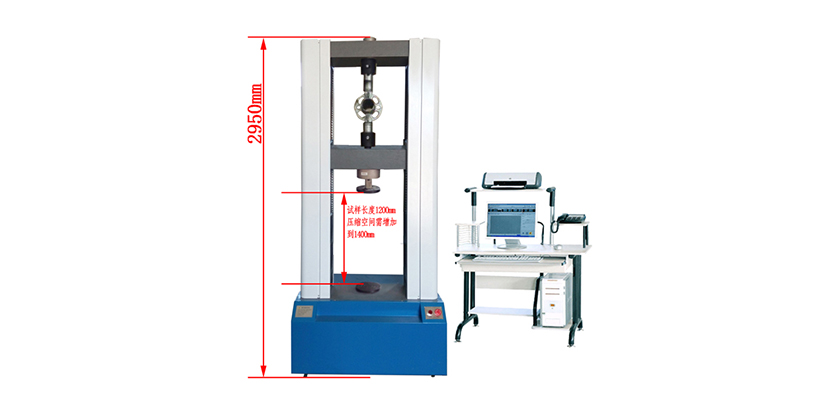

產品圖片：

附具（可根據客戶需求配置）

1.對接扣件抗拉性能試驗裝置（滿足GB51210對接扣件抗拉性能試驗）

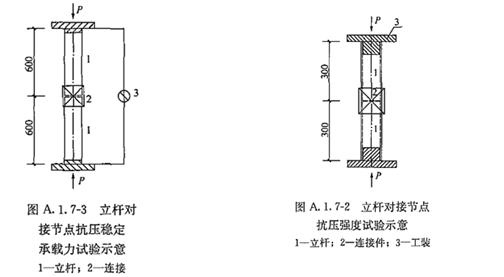

2.壓盤一套（滿足底座抗壓性能試驗，滿足GB51210抗壓強度機抗壓穩定承載力試驗）

3. 腳手架扣件扭轉剛度性能試驗裝置（執行GB/T15831-2006，滿足直角扣件扭轉剛度性能試驗）

4. 腳手架扣件抗滑性能試驗裝置（含防鋼管滑脫裝置1套（保護鋼管扭脫）執行GB/T15831-2006，滿足直角扣件、旋轉抗滑性能試驗和抗破壞性能試驗）

5. 上碗口強度試驗試驗裝置GB/T24911-2006

6.下碗口焊接強度試驗裝置 GB/T24911-2006

7. 橫桿接頭強度試驗裝置GB/T24911-2006

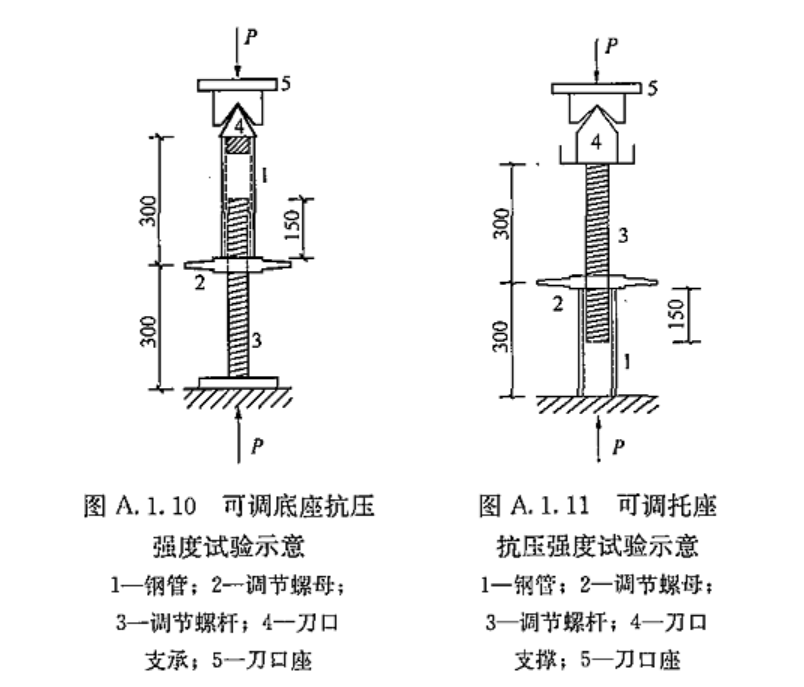

8. 可調支座抗壓強度試驗裝置GB/T24911-2006 ，GB51210-2016

9. 盤扣鋼管強度試驗輔具JGT503-2016《承插型盤扣式鋼管支架構件》

9.1連接盤單側抗剪強度試驗裝置

9.2連接盤雙側抗剪強度試驗裝置

9.3連接盤抗彎強度試驗裝置

9.4連接盤抗拉強度試驗裝置

9.5連接盤內側環焊縫抗剪強度試驗裝置

9.6可調托撐和可調底座抗壓強度試驗裝置

功能特點

1、用戶界面支持Win7，實時曲線顯示，報表、曲線處理，曲線圖像化，軟件結構模塊化，數據的存儲和處理基于MS-ACCESS 數據庫，便于與OFFICE 等辦公軟件連接。

2、擁有強大的試驗管理功能，試驗單位可根據需求任意設定。
3、可根據不同用戶的標準需求添加相應的試驗方案，試驗時只要選擇相應的試驗方案，即可根據標準要求完成試驗，并輸出滿足標準要求的試驗報告。
4、試驗過程及設備狀態實時顯示，如：設備運行狀態、程序控制運行步驟、引伸計切換切換提示完成等。

5、強大的曲線分析功能
可選擇負荷-變形、負荷-時間等多種曲線，實時顯示其中一種或多種。同組試樣的曲線可使用不同顏色迭加對比，遍歷曲線，試驗曲線上的任意段可進行局部放大分析，并且支持在試驗曲線上顯示和標注各特征點，還可以在曲線上自動或手動取點進行對比分析，標注了特征點的曲線亦可以在試驗報告中打印輸出。

6、Smarttest軟件可設置自動判斷，在試樣屈服結束后將變形切換為位移采集，并在操作界面提醒用戶“變形切換結束，可以去掉引伸計”。
7、自動返回：移動橫梁可自動返回試驗初始位置。
8、自動校準：負荷、伸長可按所加標準值自動標定。
9、量程模式：全量程不分檔。
      1）模塊單元：多種附件靈活互換，模塊化的電氣硬件便于功能擴展和維修；
      2）自動切換：試驗過程中顯示曲線根據試驗力和變形量大小自動變換量程

1．規格：WD-J6305；
2．精度等級：1級；
3．最大負荷：300KN；
4．有效測力范圍：4～300kN；
5．測力精度 ：示值的±1%以內；
6. 試驗力示值分辨率：最大試驗力的1/500000
7. 變形測量誤差：示值的±0.5%以內
8. 變形分辨力：最大變形的1/500000
9.位移速度控制范圍：0.001mm/min ~ 200mm/min無級調速
9. 位移示值誤差：示值的±0.5%以內
10. 位移分辨率：0.05μm
其它參數：
1．有效試驗寬度：550mm；
2. 有效拉伸空間：800mm；
3. 有效壓縮空間：1400mm;
4．試臺安全裝置：電子限位保護；
5．試臺返回：手動可以最高速度返回試驗初始位置，自動可在試驗結束后自動返回；
6．超載保護：超過最大負荷10%時自動保護；
7．漏電保護：漏電自動保護。
8．電機：AC220V±10%  1.0KW；
9．主機尺寸：1040×610×2950mm；
10．主機重量：約1000kg.
