產品簡介：

GBW系列微機控制杯突試驗機外觀設計新穎、大方，符合人機工程學，是對金屬薄板和帶材進行工藝性能試驗的精密設備，可實現GB/T4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗方法》，滿足JJG 583-2010、JB/T7408-94的要求，還采用了ASTME643-2008的標準，檢驗金屬薄板和帶材在試驗過程中的塑性變形性能。

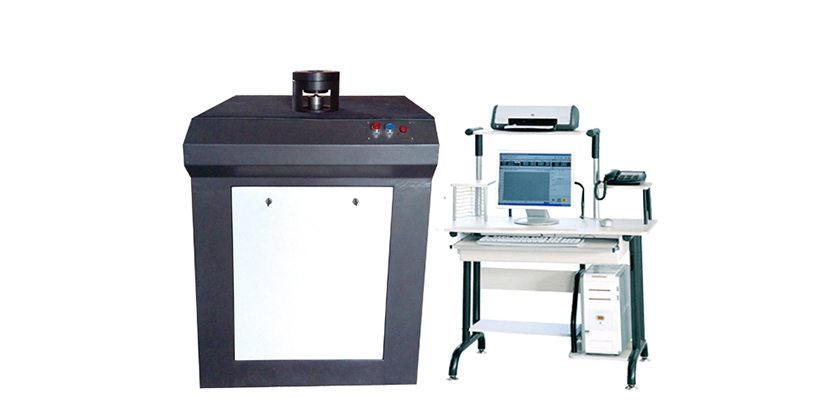

產品圖片：

產品特點：

1、該杯突試驗機采用了新型的結構原理，為伺服電機恒速度加載，可實現恒速率控制，由計算機控制沖壓過程，沖壓速度可無級調速、預先調定。（過去油缸油源加力無法實現恒速率控制）。

2、夾緊力由液壓油源獨立加載，夾緊力可調整，數據同步顯示、可獨立標定。

3、測力裝置已改過去液壓傳感器為輪輻式傳感器，杯突值測量為編碼器測量，試驗過程中沖頭移動采用我公司首創的低摩擦移動裝置，結合高精度輪輻式傳感器（直接測力）可實現超薄板材的試驗（0.05～3mm），同時大大提高了試驗機測量杯突值的準確性和可靠性。該儀器的測量裝置和加載裝置及其控制程序的完美匹配，很好的解決了以往試驗數據重復性差的問題，也為我國實行新的杯突機計量檢定規程和杯突試驗方法提供了可靠依據。

4、杯突模具更換方便、試樣裝卸簡便，試樣放入后，按自動按鈕即可完成夾緊，試驗參數可輸入、更改，沖壓過程實現閉環控制，沖壓力值下降判斷試樣出現裂紋自動停車，同時易于觀察試樣裂紋。試驗數據計算機顯示，并有峰值記憶功能，即最大沖壓力、杯突值等，實現試驗結果的報表、存儲、批次、曲線繪制等，變形高度自動記憶，一次試驗結束可自動恢復到待試驗狀態。

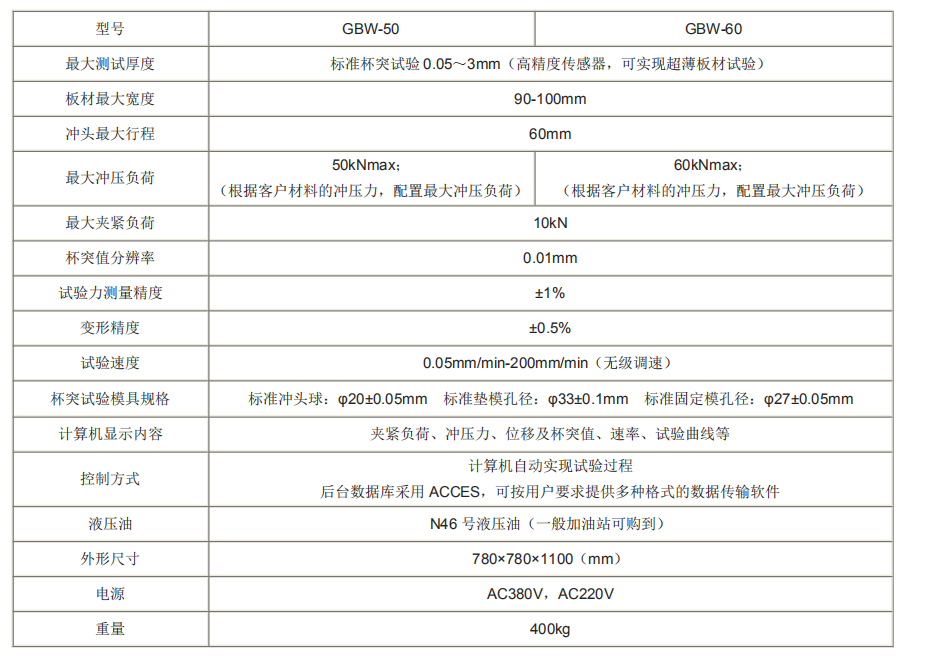

技術參數：

備注：增加以下模具可完成0.1-3mm板材沖杯實驗（可選配件，價格另算）

    沖頭：dpΦ32

    沖模：ddΦ32.28  ddΦ32.35  ddΦ32.43  ddΦ32.50

                ddΦ32.60  ddΦ32.75  ddΦ32.90  ddΦ33.05

                ddΦ33.20  ddΦ33.35  ddΦ33.50  ddΦ33.80

                ddΦ34.10  ddΦ34.50  ddΦ35.00  ddΦ35.60

                ddΦ36.30  ddΦ37.00  ddΦ38.50  ddΦ39.80
