產品簡介：

本系列產品主要用于金屬、非金屬材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等力學性能試驗。

1、主機結構 引進日本技術生產的高強度主機，結構合理，可靠耐用。

2、液壓夾具 液壓夾緊，夾持方便，鉗口卡板與鉗口座之間設有襯板，有效的保護鉗口座免受磨損破壞。

3、消隙機構 獨特設計的絲杠間隙消除機構，能保證試驗加載的連續性。

4、渦輪蝸桿傳動 采用橫穿移動橫梁的渦輪蝸桿傳動機構來調整試驗空間，傳動平穩可靠，絲杠不旋轉，定位準確，充分保證整機幾何精度。

5、立柱 立柱立柱設有卡環槽，可根據用戶需求，調整試驗空間。

6、位移測量 采用進口抽拉式位移傳感器。

7、活塞限位 保護活塞不能超范圍移動。

8、油缸 采用整體鑄造，精密研磨間隙密封，球面支座連接，獨特的靜壓支撐油膜無摩擦導向技術，確保了整機的高精密性。

9、伺服油源 琴臺式伺服油源、電器一體化控制柜，實用美觀；伺服油源配置進口高壓齒輪泵和伺服閥，控制精準。

10、測控系統 軟件可實現試驗力、位移、變形的三閉環高精度控制，滿足GB、ISO、JIS、ASTM、DIN等標準的試驗要求, 同時可根據用戶提供的標準進行試驗和數據處理。

技術說明及使用范圍：

1、本系列產品為油缸下置,雙空間框架結構,拉壓間距可自動調節,液壓自動夾具，設置手動、自動兩種控制方式?？刂茊卧捎糜?jì)算機和電液伺服控制系統組成，具有應力、應變、位移三種閉環控制方式。試驗數據可任意存取，并可實現數據和曲線的再分析，局部放大和數據再編輯、試樣、環境、測試條件可編程，能自動求出材料的各項力學性能指標,并打印出完整的試驗報告和曲線。

2、移動橫梁結構采用橫穿移動橫梁的蝸輪蝸桿傳動機構來調整試驗空間，具有調整試驗空間時不需要絲杠旋轉的特點，使傳動系統與定位系統徹底分離，加載系統幾何中心與受力中心完全一致，保證了上下鉗口的同軸度和主機的耐久性；獨特的絲杠間隙消除機構，保證了試驗加載的連續性。

3、本系列產品全面符合《GB/T2611-2007》、《GB/T16826-2008》、《GB/T228.1-2010》、《GB/T232-1999》等標準的要求.

4、控制系統：
       A.采用高精度放大器及24位高精度A/D轉換器，有效內碼±120000，試驗力測量分辨率達1/120000，測量范圍內連續測量不分檔，測量精度優于1級；
       B.試驗機的位移測量分辨率達0.0025mm, 用于測量和控制活塞的位移；
       C.試驗機的變形測量分辨率達0.00025mm，用于測量和控制試樣的標距內的變形量；
       D.采用自主開發的數字伺服閥作為控制執行元件，抗污染能力強，可實現長期無故障運行；
       E.采用PID控制策略實現等速試驗力、等速應變、等速位移、等速應力等控制模式，具有人機交互設定專家系統控制模式;
       F.在以手動、自動兩種控制試驗進程的同時，完成試驗機的試驗數據屏幕顯示，用戶可以根據自己的需要設計試驗機的復合型控制模式；
       G.測控系統軟件可在Win7操作系統下工作,采用標準數據庫管理試驗數據，并可提供聯網數據接口;
       H.具有試驗力、峰值、試樣變形、活塞位移、試驗曲線的屏幕顯示功能；實時顯示試驗曲線，可任意選擇顯示的坐標，如：應力—應變、載荷—變形、載荷—位移、載荷—時間、位移—時間、變形—時間等，并可在一個頁面內同時顯示三個曲線，曲線可局部放大；
        I.可以滿足GB/T228-2002《室溫材料金屬拉伸試驗方法》對力學試驗及數據處理的要求,金屬拉伸試驗中可自動求取Fel、Feh、Fp、Ft、Fm、Rel、Reh、Rp、Rt、Agt、Z、A、Rm等參數，也可對Fel、Fm等進行人工認定，并據此打印結果?？筛鶕?jù)要求打印不同內容的報告和曲線。采用開放式的EXCEL報表形式，方便用戶管理；測試原始記錄值、報告值按標準GB/T228的要求修約；

5、適用標準與數據處理：

A.用戶可以定制符合國家標準或其它標準要求的數據處理軟件；
       B.試驗過程能夠模擬再現和試驗數據的再分析。

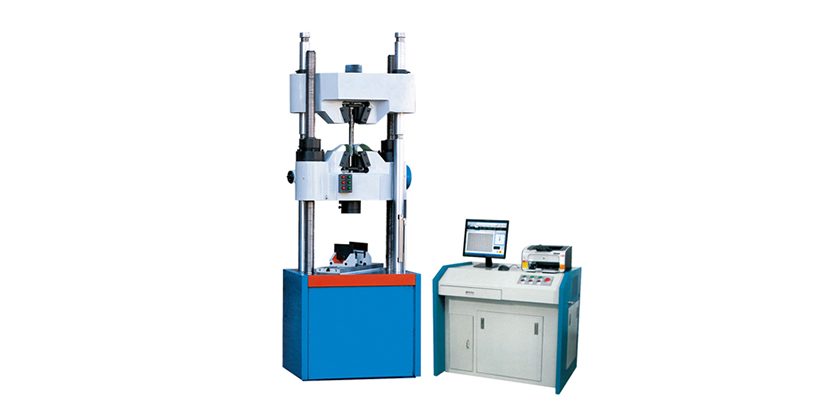

產品圖片：

技術說明及使用范圍：

1、本系列產品為油缸下置,雙空間框架結構,拉壓間距可自動調節,液壓自動夾具，設置手動、自動兩種控制方式?？刂茊卧捎糜?jì)算機和電液伺服控制系統組成，具有應力、應變、位移三種閉環控制方式。試驗數據可任意存取，并可實現數據和曲線的再分析，局部放大和數據再編輯、試樣、環境、測試條件可編程，能自動求出材料的各項力學性能指標,并打印出完整的試驗報告和曲線。

2、移動橫梁結構采用橫穿移動橫梁的蝸輪蝸桿傳動機構來調整試驗空間，具有調整試驗空間時不需要絲杠旋轉的特點，使傳動系統與定位系統徹底分離，加載系統幾何中心與受力中心完全一致，保證了上下鉗口的同軸度和主機的耐久性；獨特的絲杠間隙消除機構，保證了試驗加載的連續性。

3、本系列產品全面符合《GB/T2611-2007》、《GB/T16826-2008》、《GB/T228.1-2010》、《GB/T232-1999》等標準的要求.

4、控制系統：
       A.采用高精度放大器及24位高精度A/D轉換器，有效內碼±120000，試驗力測量分辨率達1/120000，測量范圍內連續測量不分檔，測量精度優于1級；
       B.試驗機的位移測量分辨率達0.0025mm, 用于測量和控制活塞的位移；
       C.試驗機的變形測量分辨率達0.00025mm，用于測量和控制試樣的標距內的變形量；
       D.采用自主開發的數字伺服閥作為控制執行元件，抗污染能力強，可實現長期無故障運行；
       E.采用PID控制策略實現等速試驗力、等速應變、等速位移、等速應力等控制模式，具有人機交互設定專家系統控制模式;
       F.在以手動、自動兩種控制試驗進程的同時，完成試驗機的試驗數據屏幕顯示，用戶可以根據自己的需要設計試驗機的復合型控制模式；
       G.測控系統軟件可在Win7操作系統下工作,采用標準數據庫管理試驗數據，并可提供聯網數據接口;
       H.具有試驗力、峰值、試樣變形、活塞位移、試驗曲線的屏幕顯示功能；實時顯示試驗曲線，可任意選擇顯示的坐標，如：應力—應變、載荷—變形、載荷—位移、載荷—時間、位移—時間、變形—時間等，并可在一個頁面內同時顯示三個曲線，曲線可局部放大；
        I.可以滿足GB/T228-2002《室溫材料金屬拉伸試驗方法》對力學試驗及數據處理的要求,金屬拉伸試驗中可自動求取Fel、Feh、Fp、Ft、Fm、Rel、Reh、Rp、Rt、Agt、Z、A、Rm等參數，也可對Fel、Fm等進行人工認定，并據此打印結果?？筛鶕?jù)要求打印不同內容的報告和曲線。采用開放式的EXCEL報表形式，方便用戶管理；測試原始記錄值、報告值按標準GB/T228的要求修約；

5、適用標準與數據處理：
       A.用戶可以定制符合國家標準或其它標準要求的數據處理軟件；
       B.試驗過程能夠模擬再現和試驗數據的再分析。

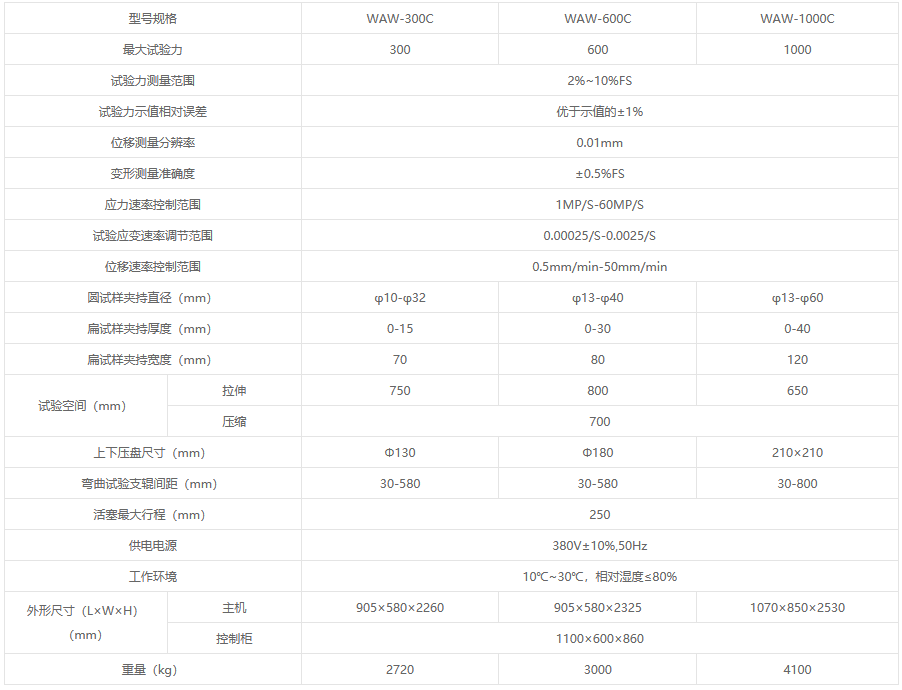

技術參數:
