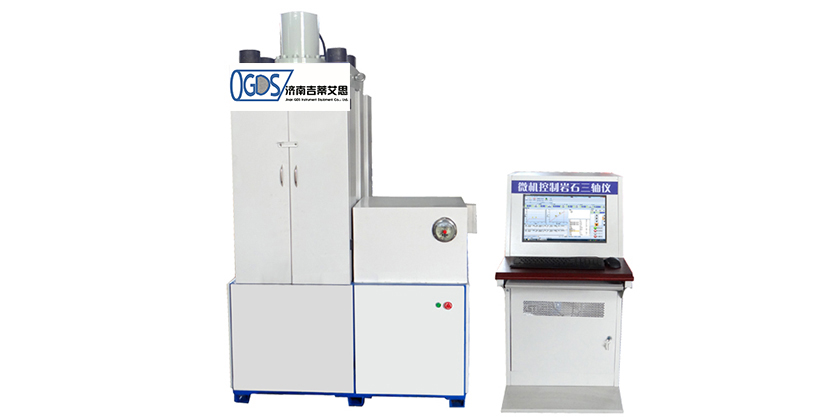

巖石三軸儀主要由高剛度（中剛度）主機、壓力自平衡式三軸壓力室、增壓器、伺服液壓源、伺服閥、空氣壓縮機組、測控系統、計算機系統等部分組成。

1. 高剛度主機主機為門型框架式高剛度結構。工作油缸放置在框架的下橫梁中部，兩側配置軌道，方便三軸壓力室安裝和拆卸?？蚣苌蠙M梁中部安裝球面壓板，可自動調心，使壓板與壓縮桿端部緊密接觸。

2. 壓力自平衡式三軸壓力室壓力室采用壓力自平衡技術。采用高強度合金結構鋼制成，各壓盤及傳壓活塞桿采用軸承鋼經過熱處理及精密加工而成。壓力室放置在移動小車上，可沿軌道移動，裝卸試樣方便。

增壓器是將系統的工作油液經過壓力放大后而輸出的超高壓油源，超高壓油液供給三軸壓力室。做為側向壓力（即圍壓）。

伺服液壓源伺服液壓源由高壓柱塞泵組、溢流閥、精密濾油器、溫度傳感器、冷卻器等組成的伺服油路系統及圍壓增壓系統等部分組合而成。

排液總成，排除壓力室內介質。

微機控制電液伺服巖石三軸儀中的測量控制系統由軸向力傳感器、圍壓傳感器、軸向變形傳感器、徑向變形傳感器、位移傳感器、全數字式測控器、伺服閥等部分組成。

主要用途

對巖石試樣進行三軸試驗，研究在工程建筑物荷載作用下基巖或圍巖工程性狀。為工程地質評價和工程建筑設計提供可靠資料。

主要技術參數

1、試樣尺寸：Φ50mm×H100mm

2、軸向力：≤100t(液壓)，傳感器量測，精度誤差0.2%F.S

3、圍壓：≤0~30MPa(液壓)，傳感器量測，精度誤差0.2%F.S

4、軸向行程：0~100mm，位移傳感器量測，精度誤差0.2%F.S

5、試樣徑向變形：應變片測量，精度誤差1%F.S

6、全部試驗數據由微機數據采集系統進行自動數據采集和存儲。
